Machine à ferronneuse: 7 aspects essentiels pour la coupe et le poinçonnage de précision

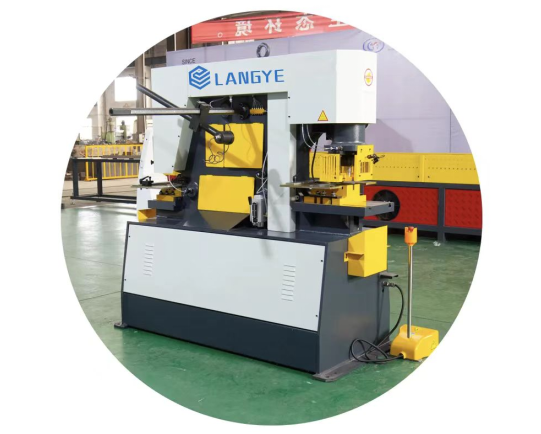

La machine à ferronnerie est une machine-outil multifonctionnelle principalement utilisée pour les opérations de découpe, de poinçonnage et de formage dans le travail du métal. Il combine de multiples fonctions et est capable de traiter divers matériaux métalliques tels que l'acier, l'aluminium, l'acier inoxydable, etc. Les machines de ferronnerie sont largement utilisées dans l'industrie du travail des métaux en raison de son rendement élevé, de sa polyvalence et de sa facilité d'utilisation.

Comparé à d'autres équipements de fabrication, le ferronnier peut produire des surfaces de coupe et des trous plus lisses. Bien qu'il soit grand et léger en raison de sa polyvalence et de sa structure complexe, le Ironworker est disponible en différentes tailles et capacités, allant de 20 tonnes à plus de 200 tonnes.

Fonctions principales de la machine de ferronnerie:

Coupe:

Des feuilles de métal, des barres et des profils de différentes épaisseurs et formes peuvent être découpés.

Les méthodes de coupe courantes comprennent le cisaillement (similaire aux ciseaux) et la coupe à la flamme.

Poinçonnage:

Perçonner rapidement et avec précision des trous de différentes formes dans des tôles ou des profilés.

Les matrices de poinçonnage peuvent être changées au besoin pour s'adapter à différentes tailles et formes de trous.

Formage:

Le métal peut être plié, gaufré ou autrement formé.

Convient pour la fabrication de supports métalliques, de cadres ou d'autres pièces structurelles.

Autres fonctions:

Certaines machines Ironworker ont également des fonctions de crantage, biseautage, aplatissement, etc., ce qui élargit encore sa gamme d'applications.

Composants de base de la machine Ironworker:

• Corps: La structure en acier robuste garantit que la machine reste stable pendant les opérations à haute pression.

• Système hydraulique: fournit une puissance puissante pour conduire les opérations de coupe, de poinçonnage et de formage.

• Outils et matrices: outils et matrices remplaçables pour s'adapter aux différents besoins de traitement.

• Dispositif de serrage: utilisé pour fixer la pièce pour assurer la précision et la sécurité pendant le traitement.

• Système de contrôle: Système de contrôle manuel, semi-automatique ou entièrement automatique, opération simple et efficace.

Avantages de la machine de ferronnerie:

• Polyvalence: une machine peut effectuer plusieurs opérations, réduisant les investissements d'équipement et l'espace au sol.

• Haute efficacité: peut rapidement terminer les tâches de coupe, de poinçonnage et de formage, améliorant l'efficacité de la production.

• Haute précision: Adoptez des outils et des matrices de haute qualité pour assurer la précision du traitement.

• Facile à utiliser: Conception simple, opération facile, adaptée aux usines de toutes tailles.

• Forte durabilité: Adoptez des matériaux à haute résistance et un processus de fabrication de précision, longue durée de vie.

À quoi sert la machine Ironworker?

1. métal de coupe

Les machines de ferronnerie peuvent couper rapidement et avec précision des matériaux métalliques de différentes épaisseurs et formes,

Feuilles métalliques: telles que les plaques d'acier, les plaques d'aluminium, etc.

Barres métalliques: telles que l'acier rond, l'acier carré, l'acier plat, etc.

Profils: tels que l'acier d'angle, l'acier de canal, la poutre en I, etc.

Cisaillement: Semblable au principe des ciseaux, adapté à la coupe en ligne droite.

Découpe de flamme: Convient aux matériaux métalliques plus épais.

2. Les machines de ferronnerie peuvent percer des trous de différentes formes et tailles sur des tôles ou des profilés,

Trous ronds, trous carrés, trous oblongs, etc.

Convient pour faire des trous de boulon, des trous de montage ou d'autres trous fonctionnels.

Caractéristiques:

Vitesse de poinçonnage élevée et haute précision.

Moules remplaçables pour répondre aux différentes exigences de diamètre et de forme de trou.

3. les machines de ferronnerie peuvent également former des métaux, tels que:

Flexion: pliage de tôles ou de profilés à un angle spécifique.

Gaufrage: appuyer sur des motifs ou des dessins sur la surface métallique.

Aplatissement: Pour redresser le métal plié ou déformé.

4. Autres fonctions

Certaines machines Ironworker ont également les fonctions suivantes:

Encoche: Pour couper des encoches dans des matériaux métalliques.

Coupe d'angle: pour faire des coupes d'angle sur la tôleS ou profils.

Crimp: Pour connecter des pièces métalliques.

Avantages de base des machines Ironworker

Polyvalence:

Une machine peut effectuer plusieurs opérations telles que la coupe, le poinçonnage et le formage, ce qui permet d'économiser de l'investissement et de l'espace dans l'équipement.

Il peut rapidement effectuer des tâches de traitement des métaux et améliorer considérablement l'efficacité de la production.

Utilisez des outils et des matrices de haute qualité pour assurer la précision du traitement.

Conception humanisée, facile à apprendre et à utiliser.

Forte durabilité: Adoptez des matériaux à haute résistance et un processus de fabrication de précision, longue durée de vie.

À quoi sert la machine Ironworker?

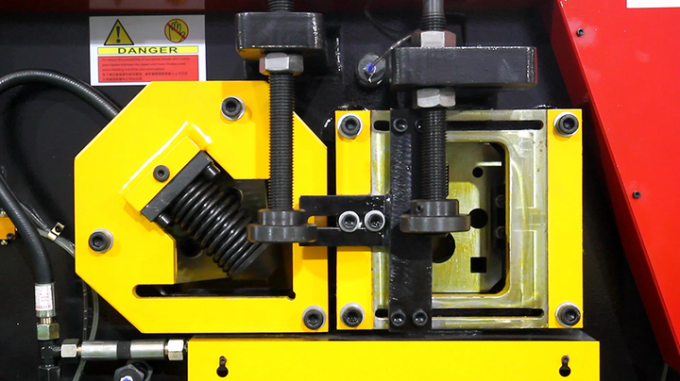

La machine Ironworker est équipée d'une glissière avec une lame de coupe, qui est opposée à une lame fixe. Lorsque la machine est démarrée, la glissière est poussée par un dispositif de transmission mécanique ou un système hydraulique pour se déplacer dans une direction fixe. La lame de coupe sur la glissière forme une force de cisaillement avec la lame fixe. Lorsque le matériau métallique est placé entre les deux lames, le matériau métallique sera coupé sous la forte force de cisaillement, réalisant ainsi l'opération de cisaillement des plaques métalliques, des barres, etc., comme la coupe des fers à angle long, des aciers carrés, etc. à la longueur requise.

La machine a un poinçon mobile. Lorsque le poinçonnage est nécessaire, l'opérateur place le matériau métallique dans la position appropriée, puis active le poinçon à travers le système de commande. Le poinçon est entraîné par la puissance, généralement de manière hydraulique ou mécanique, et se déplace rapidement vers le bas, agissant sur le matériau métallique avec une forte force d'impact, de sorte que le matériau métallique forme un trou à la position où le poinçon agit. Les poinçons de différentes formes et tailles peuvent être remplacés au besoin pour percer des trous de différentes formes et tailles dans des matériaux métalliques, tels que des trous ronds, des trous carrés, etc. dans les plaques d'acier pour l'installation de boulons ou d'autres opérations de connexion.

La machine Ironworker a une tête de pressage ou un bras coulissant. Pendant l'opération de flexion, le matériau métallique est placé sur une matrice spécifique, puis la tête de pression ou le bras coulissant applique une pression sous l'action de la puissance pour que le matériau métallique entoure un point fixe ou entre dans la forme spécifique de la matrice, réalisant ainsi la flexion du métal. Par exemple, plier une feuille de métal dans un certain angle, ou plier une tige de métal en un arc, etc.

L'opération de slotting présente certaines similitudes avec les principes de cisaillement et de poinçonnage. Pour certaines machines Ironworker avec fonctions de slotting, il y aura des outils de rainurage spéciaux ou des matrices. Lorsque vous travaillez, par des actions similaires au cisaillement ou au poinçonnage, l'outil ou la matrice enlève une certaine quantité de métal sur la surface du matériau métallique pour former une encoche, qui est généralement carré ou en forme de V, etc., pour répondre aux exigences de processus spécifiques.

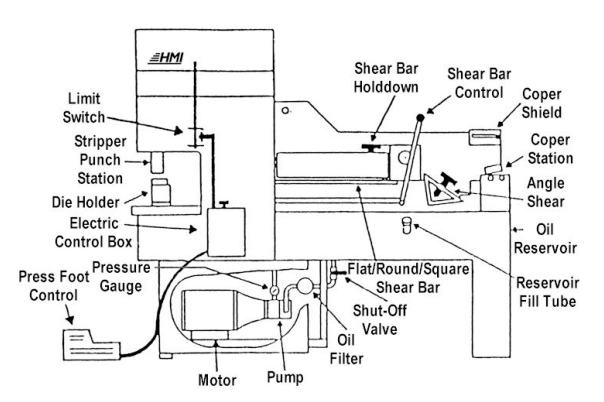

Comment fonctionne la machine Ironworker?

La pompe hydraulique est entraînée par un moteur électrique pour extraire l'huile hydraulique du réservoir d'huile et la pressuriser pour former de l'huile haute pression. L'huile haute pression est transportée vers divers actionneurs hydrauliques, tels que des cylindres hydrauliques ou des moteurs hydrauliques, à travers des conduites d'huile.

Lors du cisaillement, le système hydraulique pousse la glissière équipée d'une lame de coupe pour générer une forte force de cisaillement entre elle et la lame fixe, coupant ainsi le matériau métallique. Par exemple, dans un atelier de traitement des métaux, des plaques d'acier d'une épaisseur dans la capacité de la machine sont coupées à la longueur.

Lorsque le poinçonnage est nécessaire, le poinçon à entraînement hydraulique se déplace rapidement vers le bas, agissant sur le matériau métallique avec une forte force d'impact pour percer des trous. Par exemple, perforer des trous sur l'angle en acier pour le montage des boulons.

Lors de la flexion, le système hydraulique entraîne la tête de pression ou le bras coulissant pour appliquer une pression pour plier le matériau métallique autour d'un point fixe ou dans un moule spécifique. Comme plier une bande métallique en un certain arc pour faire un cadre.

Pièces de machines en fer et en acier

C'est la source d'énergie du système hydraulique, convertissant l'énergie mécanique en énergie hydraulique et fournissant de l'huile sous pression pour divers actionneurs hydrauliques de machines à ferronnerie. Les plus courants incluent les pompes à engrenages, les pompes à palettes, les pompes à piston, etc.

Fournir de l'énergie pour les machines à ferronnerie, convertir l'énergie électrique en énergie mécanique et entraîner le fonctionnement des machines. Il existe différentes spécifications telles que la puissance, la vitesse et le niveau de protection pour répondre aux différentes exigences de travail.

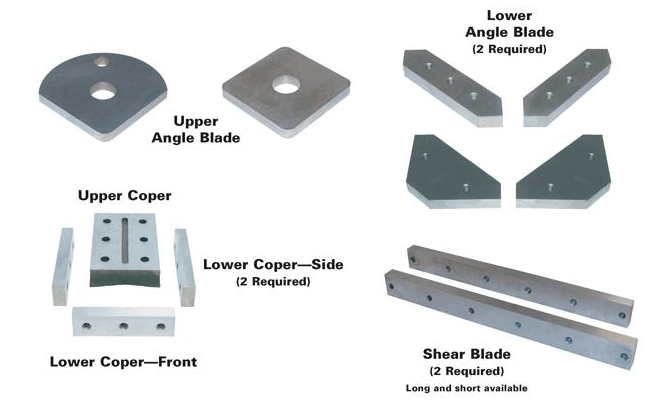

Tels que les matrices de cisaillement, les matrices de poinçonnage, les matrices de flexion, etc., qui sont des accessoires clés pour les machines de ferronnerie pour réaliser différentes fonctions de traitement, et sont conçus et remplacés selon différentes formes de traitement et exigences de taille.

Joints: y compris les bagues d'étanchéité, les joints d'huile, les joints d'étanchéité, etc., utilisés pour empêcher les fuites d'huile hydraulique ou d'air comprimé, assurer le fonctionnement normal des systèmes hydrauliques et pneumatiques, et améliorer l'efficacité et la fiabilité du système.

Filtres: utilisé pour filtrer les impuretés et les contaminants dans l'huile hydraulique ou l'air comprimé, protéger les composants hydrauliques et pneumatiques de l'usure et des dommages, et prolonger la durée de vie des composants.

Les dispositifs de commande des machines à ferronnerie comprennent des leviers de commande, des boutons de commande et des pédales. D'autres fonctions, telles que les appareils de mesure CNC, les systèmes de refroidissement hydrauliques, les outils personnalisés, les rideaux d'éclairage et les clôtures de protection, peuvent également être incluses sur Ironworker.

En conclusion

Les ferronniers sont des machines polyvalentes, flexibles et efficaces que l'on trouve dans les ateliers de fabrication, de fabrication et d'entretien. Ils sont capables de cisailler les plates, de cranter et de percer des trous dans les tôles d'acier et les fers d'angle. Si vous êtes sur le marché des meilleurs ferronniers à vendre, considérez nos produits chez LANGYE.

En tant que fabricant d'équipements de traitement de la tôle, nous proposons une large gamme de machines, notamment des freins de presse, des coupeurs laser à fibre, des cisailles et des ferronneurs.
