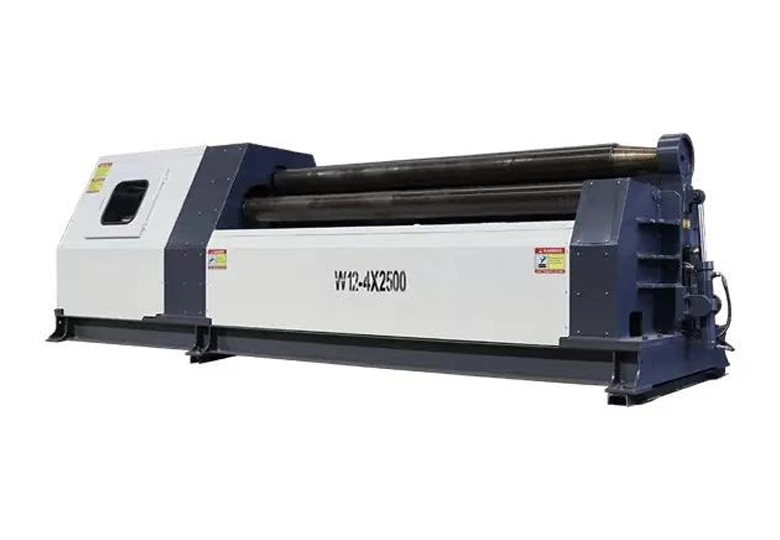

W12 Plaque de tôle à 4 rouleaux B

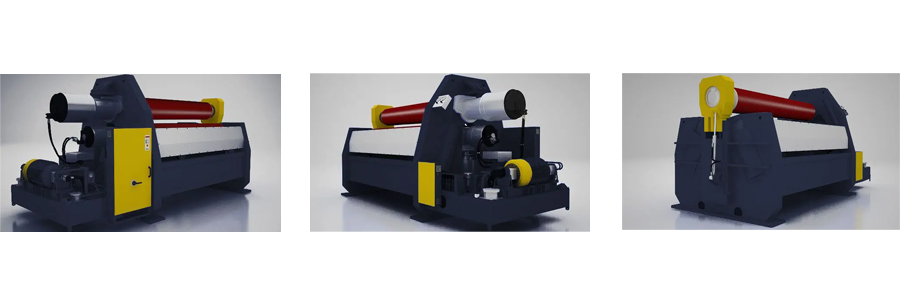

Expérience des capacités de flexion faciles à utiliser

Nos cintreuses de tôle à 4 rouleaux de pointe consomment moins d'énergie et sont simples à utiliser. Lorsque vous pliez des plaques d'acier, assurez-vous que tout est simple et sans souci. Votre infrastructure de production peut bénéficier des machines de guidage linéaire de LANGYE de plusieurs manières, notamment une diminution des dépenses en capital, une meilleure précision de flexion des bords, des performances durables et efficaces, et la baisse des dépenses de fonctionnement et d'entretien continues.

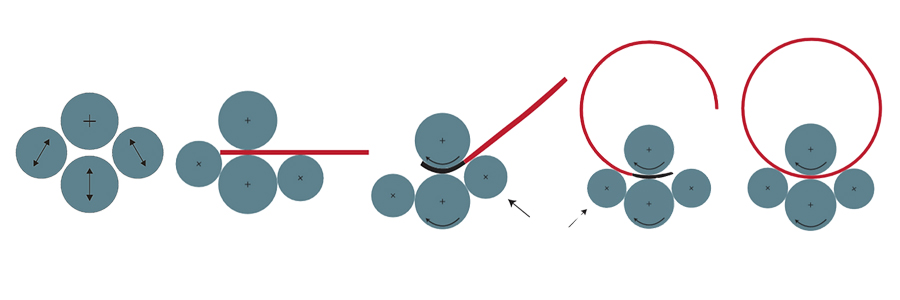

Avantages du Besign à quatre rouleaux

Mouvement de rouleau dans la conception à quatre rouleaux

Quatre rouleaux et des guides linéaires pour les rouleaux latéraux sont des caractéristiques de ces machines de pliage de feuilles.
Pour construire la coque, les rouleaux latéraux se déplacent le long de guides linéaires, le rouleau inférieur se déplace verticalement et le rouleau supérieur reste fixe.
Les engrenages planétaires équipés de moteurs hydrauliques entraînent les rouleaux supérieur et inférieur.
Pour éviter le glissement d'entraînement, les feuilles minces ont besoin de rouleaux rapprochés.
Dans ce type d'action, la position du rouleau inférieur exactement sous le rouleau supérieur garantit une excellente adhérence.
Les machines à quatre rouleaux sont un investissement souhaitable pour la fabrication de tuyaux et de coquilles à grande échelle en raison de la productivité élevée des coques de faible épaisseur.

D'autres formes non circulaires, comme les coquilles ovales et les pétroliers, peuvent être créées en plus des cônes.
Le fonctionnement CNC est également pris en charge par cette configuration de rouleau.
Pour la même capacité d'épaisseur et la même envergure, l'investissement peut être 20 à 30% plus élevé que pour les machines à 3 rouleaux similaires.
Les machines de pliage de tôle à 4 rouleaux de LANGYE offrent une polyvalence et des performances exceptionnelles. Ils sont parfaits pour le roulement moyen à lourd car ils sont également assez précis et robustes.

Avantages de la machine à rouler la plaque LANGYE

Infrastructures à grande échelle
L'usine de production de 16,000 mètres carrés est idéalement située pour nous fournir un accès rapide aux matières premières, au transport, au travail qualifié, à l'énergie et à d'autres infrastructures à Nanjing, le centre d'ingénierie de la Chine. Plus de 40 ans d'excellence
Le développement de produits en cours est le fondement de notre fabrication supérieure. Nous avons mené l'industrie dans la conception, la qualité de fabrication, la performance et le rapport qualité-prix depuis plus de 40 ans. Chacun de nos designs est créé en interne, et nous fournissons une assistance complète. Plus de 2500 machines en usage
En Chine et à l'étranger, nous avons produit et mis en service plus de 2500 équipements. Nous continuons à soutenir la première machine que nous avons vendue, qui est toujours utilisée aujourd'hui. Plus de 400 clients récurrents

Plus de 400 de nos clients sont heureux et dévoués. Ils adorent notre service à la demande et notre vaste inventaire de pièces de rechange pour chaque machine que nous produisons, en plus de la performance exceptionnelle de notre équipement. Vous pouvez vous sentir en sécurité en sachant que vous recevrez un excellent traitement.

Paraments techniques

* Toutes les dimensions sont en millimètres.

* Toutes les capacités sont 260 MPA.

En fonction de votre application et de vos besoins en alimentation, nous proposons des machines à vitesse fixe et variable.

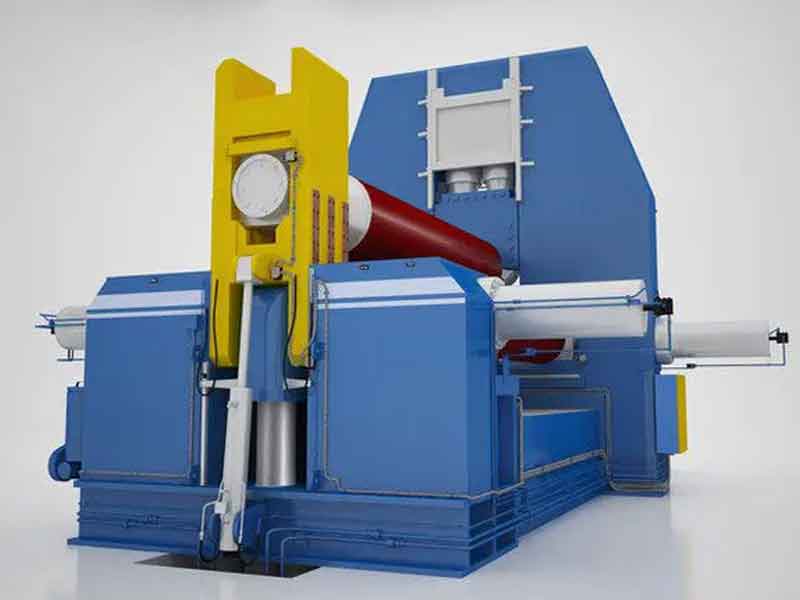

Construire la qualité et les avantages

1. Structure en acier durable
La tôle robuste est utilisée pour créer la construction en acier robuste des plieuses en tôle de LANGYE. Un châssis robuste en forme de boîte avec des nervures imbriquées et de renforcement relie ces cadres. Pour permettre le parallélisme de tous les axes et surfaces de précision, ainsi que la durée de vie et les qualités de précision essentielles de la machine, les guides à rouleaux sont fabriqués avec un seul point de référence fixe.

2. rouleaux pour les machines de cintrage de tôle
La partie la plus cruciale de nos machines à cintrer la tôle sont les rouleaux. LANGYE utilise des tours CNC de haute précision pour usiner des rouleaux en acier au carbone forgé avec le bon diamètre. Nos rouleaux sont connectés efficacement au système d'engrenage planétaire au moyen d'une conception de spline spéciale. Par rapport aux connexions soudées fournies par d'autres fabricants, cette conception réduit le nombre de points de défaillance des rouleaux.

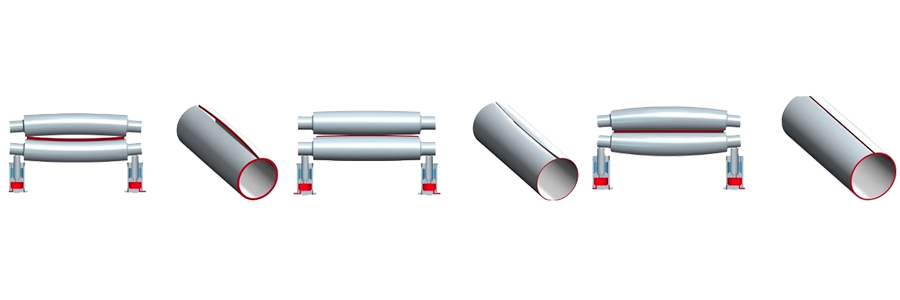

Arc de machine à cintrer la tôle

Afin de compenser la déviation de roulis lors de la flexion, nos rouleaux sont couronnés. Il est possible d'acheter des rouleaux couronnés sur mesure dans une variété de matériaux et d'épaisseurs.

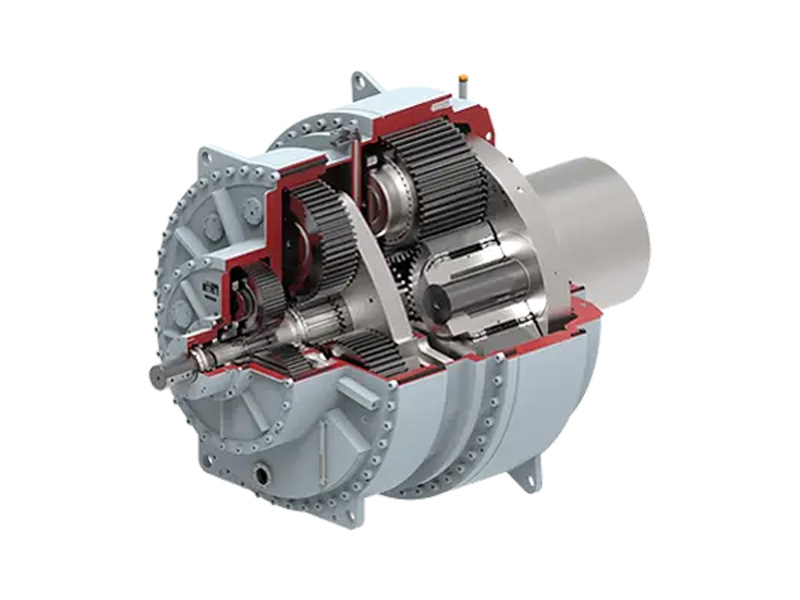

Système d'engrenage hydraulique pour les machines de cintrage de tôle

Lorsque la pièce enroulée est inférieure à l'épaisseur maximale, nos plieuses de tôle à 4 rouleaux peuvent fonctionner à moins de pleine capacité grâce à un mécanisme hydraulique, ce qui garantit de nouvelles économies d'énergie.


Nos machines utilisent le LANGYE Planetary Drive SystemTM incroyablement efficace, qui réduit la vitesse en augmentant le nombre d'étages d'engrenages et de pignons tout en supprimant la perte d'énergie fournie par les systèmes de transmission lourds.

Avantages opérationnels

Pré-flexion, ou pré-serrage
Selon la préférence et le niveau de compétence de l'opérateur, la flexion des bords peut être effectuée avant ou après le roulement de la coque. Il est possible de rouler et de plier les plaques minces en même temps.

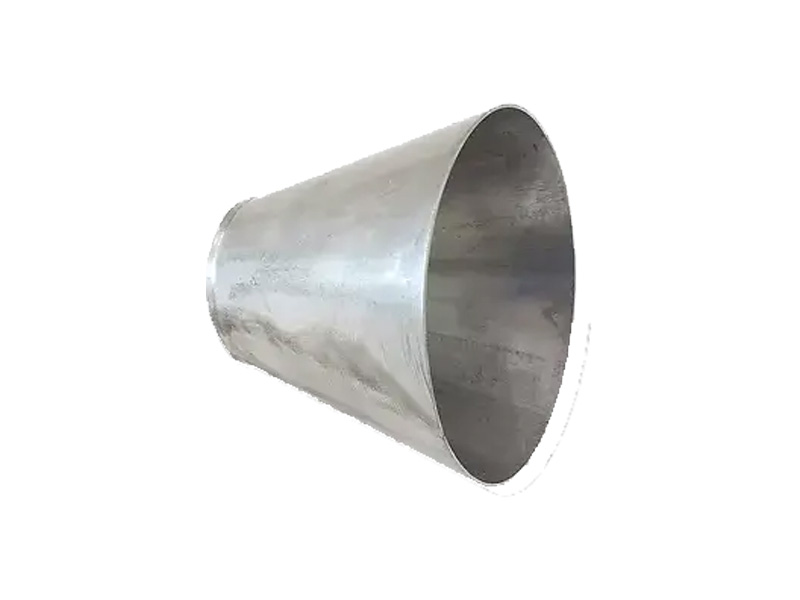

Flexion facile du cône

Avec la série W12, le cintrage de cône est un processus facile. Pour obtenir la géométrie de flexion du cône, le rouleau inférieur doit être incliné. Sur certains modèles, un microprocesseur électronique est chargé de le contrôler et de le surveiller.


De plus, notre système de contrôle s'assure qu'après la flexion, le cône revient à une configuration parallèle avec facilité et précision, permettant une précision dans les tâches répétables.

Caractéristiques supplémentaires des machines de cintrage de tôle

Les caractéristiques supplémentaires et les accessoires suivants sont disponibles à la demande du client en plus de notre conception supérieure et de notre excellence de production.

1. Rouleaux durcis
La résilience et l'endurance supplémentaires sont offertes par le ro durci par inductionLls, qui ont une dureté de surface allant de 42 à 55 HRC.

2. Paquet de fabrication complet pour les tours de moulin à vent
Se compose de rouleaux durcis, d'un convoyeur incliné, de supports de coque centrale et latérale et de capacités PLC/CNC.

3. Supports pour le centre et les coquilles latérales
Center and Side Shell Prend en charge l'amélioration de la sécurité des travailleurs tout en rationalisant les opérations, en réduisant les dépenses d'exploitation et en augmentant la productivité.

4. rouleaux durs plaqués en chrome
Les industries laitière et pharmaceutique utilisent des rouleaux chromés durs à des fins spécifiques.

5. Tables avec inclinaisons
Les feuilles qui sont introduites à un angle particulier sont supportées par des tables inclinables. Utile pour les feuilles plus longues en particulier.

6. Convoyeurs à bande
Les performances et la durée de vie de la machine sont augmentées lorsque les feuilles sont plus longues car les bandes transporteuses motorisées simplifient l'alimentation des feuilles.

7. Contrôles pour les PLC
Les contrôleurs PLC offrent une précision et une commodité d'utilisation tout en reconnaissant lorsque la maintenance préventive est nécessaire pour prolonger la durée de vie de la machine et maximiser la sortie.
