Machine à rainurer à vendre, Machine à rainurer verticale en V à vendre

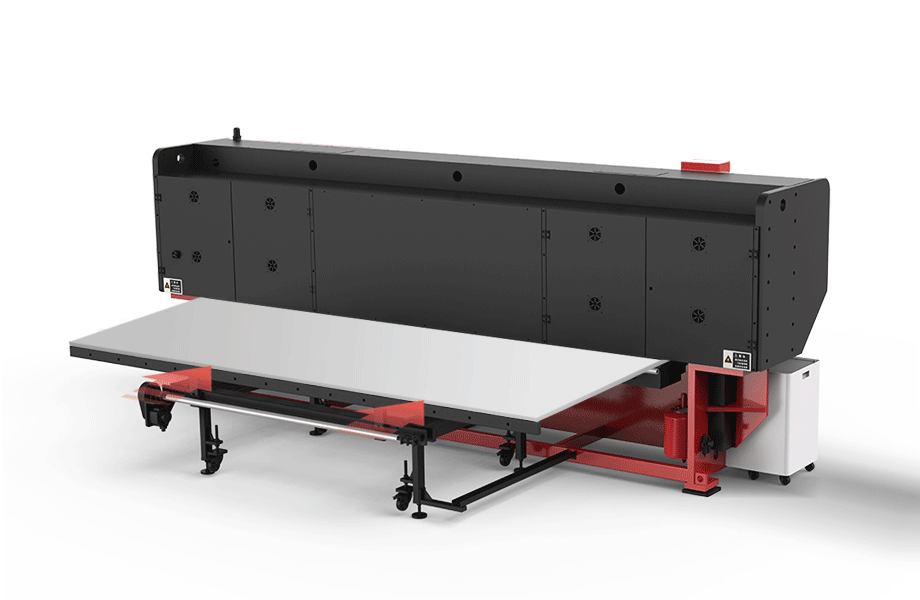

Détails de la machine verticale de rainurage V

Il est construit à partir de pièces fiables et de haute qualité et est adapté à chaque taille de machine à rainurer en V. La machine à rainurer en V horizontale est la meilleure de sa catégorie et est disponible dans une variété de types et de puissances avec des longueurs réglables et des épaisseurs de cisaillement.

Équipement standard

Contrôleur CNC taïwanais: Université des sciences et technologies de Huazhong
Moteur servo: Panasonic du Japon
HINWIN, basé à Taiwan, fabrique des vis à billes de haute précision.
Guide linéaire de haute précision HINWIN de Taiwan
Pignon et crémaillère: YYC, Taiwan
Roulement à billes japonais NSK Contact
Cutter à fentes: fabricant coréen KORLOY
Pièces électriques: AT&T basé à Taiwan
Cylindre pneumatique: AT&T de Taiwan
Cordon d'alimentation: le IGUS allemand

v groove details

Configuration

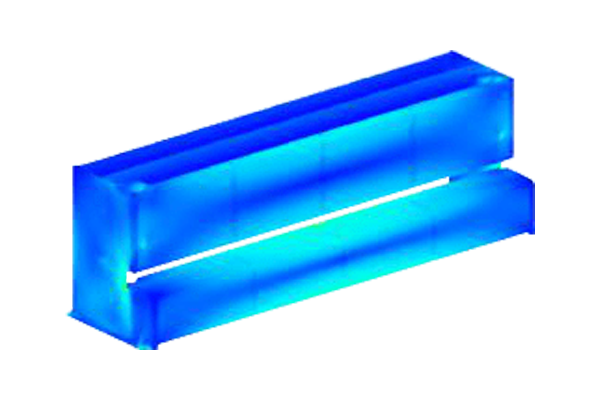

Stable, précis et silencieux
La rigidité globale de la machine-outil est robuste, robuste et durable car le lit et la traverse sont construits avec une structure de cadre, la table est faite d'acier de construction à haute résistance faiblement allié de 60mm, et le cadre est fait de plaque d'acier Q345.

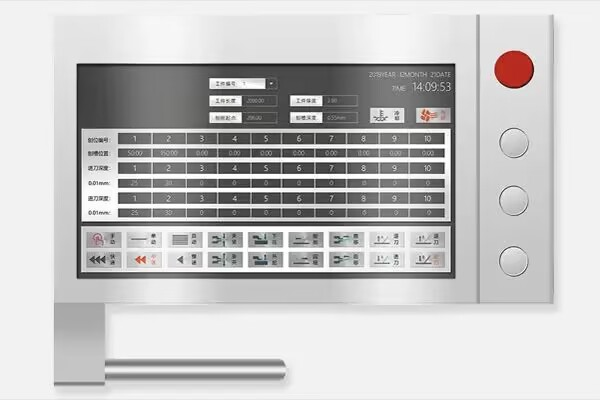

Huazhong Université des sciences et de la technologie système CNC
Contrôle du système CNC A60C à l'Université des sciences et technologies de Huazhong
Affichage d'écran tactile CNC, 15 pouces
Temps de réponse pour l'accélération et la décélération: 0.5US
Utilisation d'une fonction de repli
Fonction d'interruption PLC: la durée de la numérisation est
Régler à 10 ms
Éviter les collisions

Lame en alliage
Chaque lame peut rainurer uniformément pendant l'usinage grâce à l'utilisation de quatre couteaux à rainurer.
L'alliage d'acier est utilisé pour fabriquer les lames.
Utilise le soufflage à double buse pour éliminer plus complètement les particules.

Paramètres techniques horizontaux de machine de V-canal

NON	Contenu	Unité	Paramètre
1	Type	Mm	RAS-1250x3200	RAS-1250x4000	RAS-1500x3200	RAS-1500x4000
2	Épaisseur de la plaque de processus	Mm	0.5-6.0	0.5-6.0	0.5-6.0	0.5-6.0
3	Processus de plaque Longueur x Largeur	Mm	125x3200	125x4000	1500x3200	1500x4000
4	Marge minimale	Mm	8	8	8	8
5	Profondeur maximale	Mm	0.8	0.8	0.8	0.8
6	Profondeur maximale rainurée	Mm	2.5	2.5	2.5	2.5
7	Vitesse de la goupille de coupe/vitesse variable	M/min	0-90	0-90	0-90	0-90
8	Ajustement de la table de travail		Fonction auto-rabotage	Fonctionnement auto-rabotageIon	Fonction auto-rabotage	Fonction auto-rabotage
9	Unité d'ensemble minimale de l'axe X	Mm	0.01	0.01	0.01	0.01
10	Précision de positionnement de l'axe X	Mm	± 0.05	± 0.05	± 0.05	± 0.05
11	Unité de jeu minimum d'axe Y	Mm	0.01	0.01	0.01	0.01
12	Précision de positionnement de l'axe Y	Mm	± 0.05	± 0.05	± 0.05	± 0.05
13	Unité de jeu minimum d'axe Z	Mm	0.01	0.01	0.01	0.01
14	Précision de positionnement de l'axe Z	Mm	± 0.03	± 0.03	± 0.03	± 0.03
15	Puissance X1-X2Axis moteur	Kw	1-1 (total 2KW)	1-1 (total 2KW)	1-1 (total 2KW)	1-1 (total 2KW)
16	Puissance moteur de l'axe Y	Kw	5.5	5.5	5.5	5.5
17	Puissance moteur de l'axe Z	Kw	1	1	1	1
18	Niveau de table de travail	Mm	± 0.03	± 0.03	± 0.03	± 0.03
19	Mode d'alimentation		Tôlerie sans mouvement, porte-outil	Tôlerie sans mouvement, porte-outil	Tôlerie sans mouvement, porte-outil	Tôlerie sans mouvement, porte-outil
20	Table de travail Remplacement facile		Aucun remplacement	Aucun remplacement	Aucun remplacement	Aucun remplacement
21	La machine entière trempe		Oui	Oui	Oui	Oui
22	Système hydraulique		1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa	1.5KW/8L/10Mpa
23	Nombre de couteaux installés		4 Couteaux en alliage	4 Couteaux en alliage	4 Couteaux en alliage	4 Couteaux en alliage
24	Taille du contour	Mm	520025001800	600025001800	520027501800	600027501800
25	Tableau parallélisme	Mm/M	± 0.02	± 0.02	± 0.02	± 0.02
26	Poids	Kg	8000	8500	9500	10000

Étui à fentes en tôle V Groover

horizontal-v-groove-10

Produits

Besoin d'un devis? Vous voulez en savoir plus sur nos produits de fabrication de tôles? Remplissez le formulaire

Ci-dessous et notre équipe reviendra vers vous dans les 24 heures.

What you'll get：

Receive custom equipment solutions and pricing.
A professional consultant will reply within one working day.
Get a free equipment selection guide and success stories.
Inquiring customers enjoy equipment discounts.

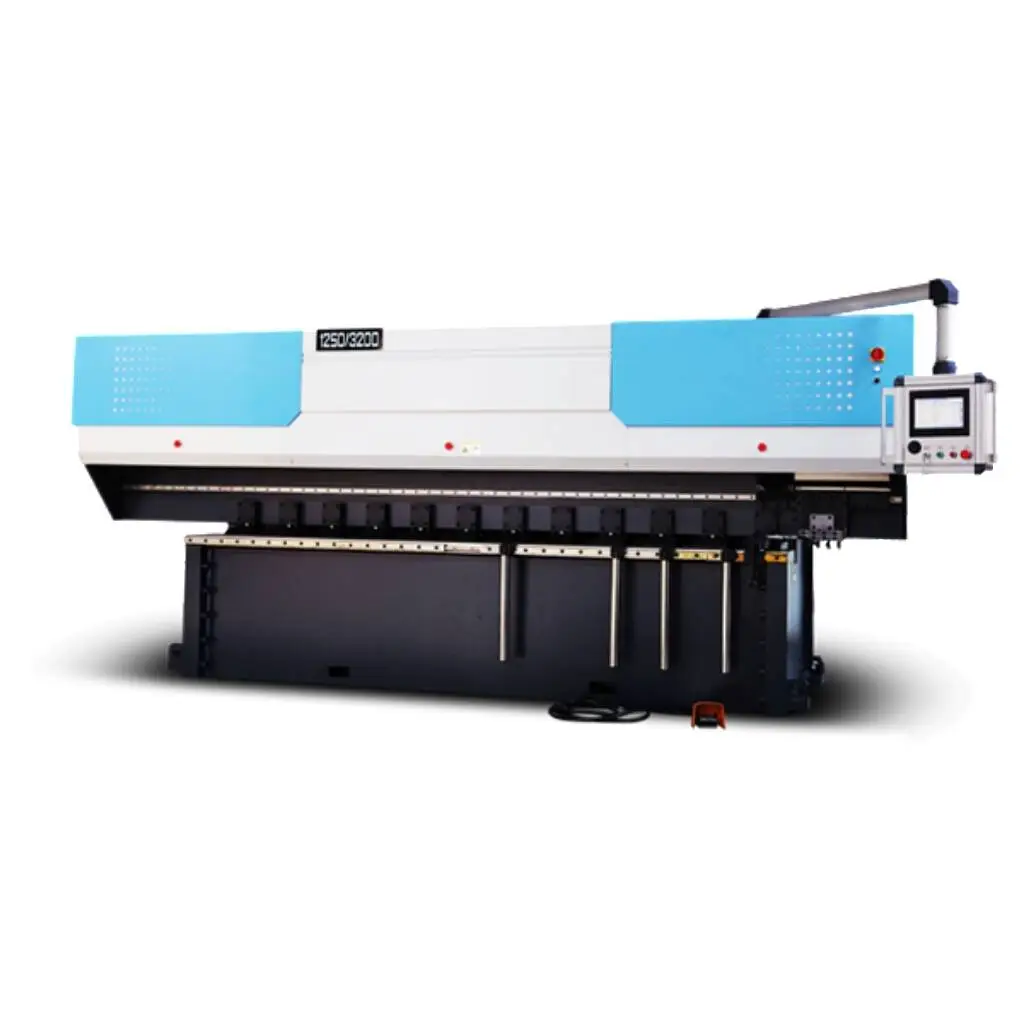

Connexes V-Machines à rainurer

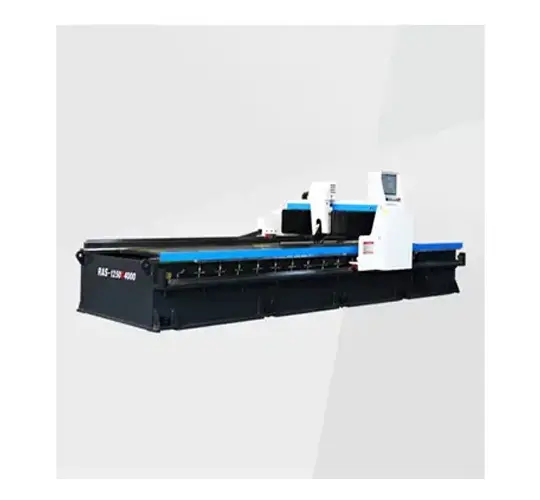

Machine à rainurer horizontale V
