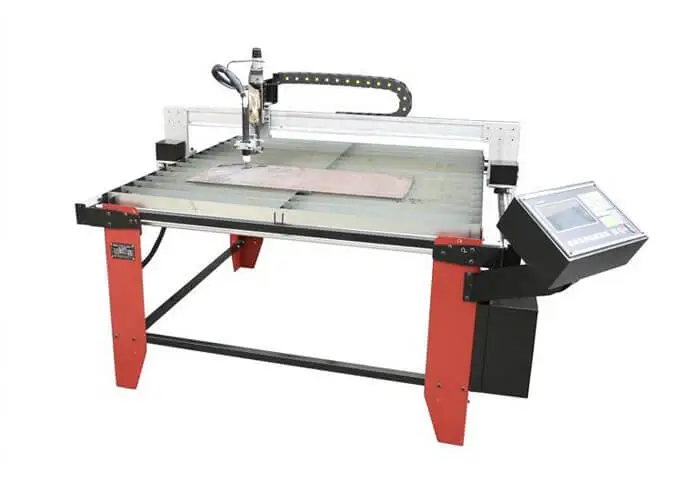

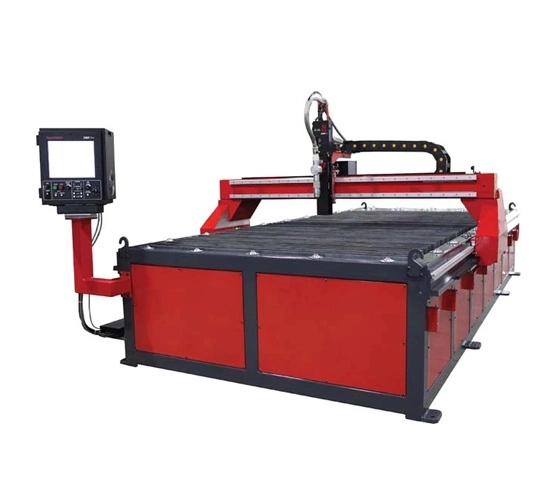

Machine de découpe plasma CNC,

Équipement standard

• Source de puissance Hypertherm

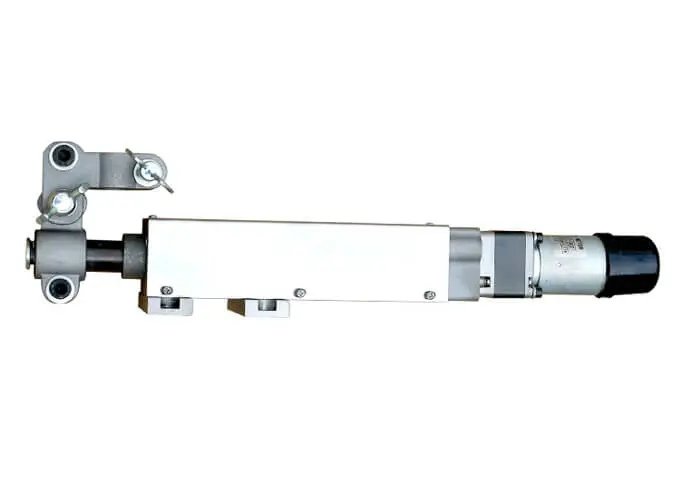

• Contrôle automatique de la hauteur de la torche à base de capteur THC

• Logiciel pour CAD/CAM

• Unité pour le contrôle automatique du gaz Hypertherm

• Les deux côtés du pont sont alimentés par des servomoteurs. L'axe X

• Double guidage linéaire précis, crémaillère hélicoïdale et pignon

• Table à vide et unités de filtrage sorties et entrées avec contrôle CNC

• Précision de placement /- 0.1mm

• 40 m/min est la vitesse de positionnement.

• Capteur de collision pour une torche

• Conception séparée pour la table de coupe et le pont

Caractéristiques facultatives

• Unité CNC avec Hypertherm Edge Connect/TC


• Alternatives à la source d'énergie Hypertherm


• Options pour une console de gaz automatique


• Logiciel de CAO/FAO de Lantek, nidification automatisée


• Logiciel de CAO/FAO Pronest d'Hypertherm


• L'unité de filtre


• Kit de démarrage pour consommables


• Tête de coupe 5 axes


• Deux ponts


• Tuyaux de coupe


• Torche Tanaka Oxy, torche Messer Oxy et tête de coupe Oxy


• Têtes de plasma multiples


• Trou réel

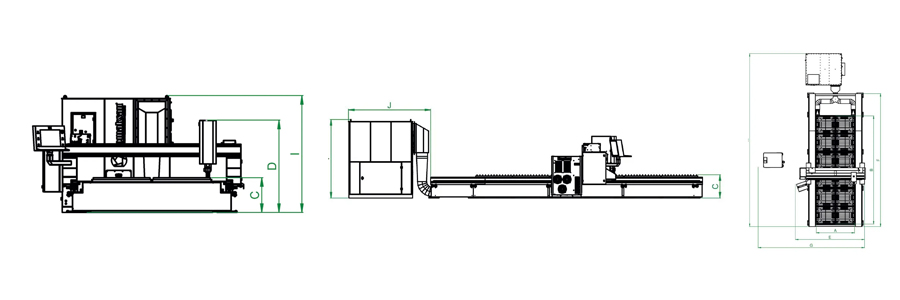

Spécifications techniques de la machine de découpe d'acier au carbone

Paramètres techniques de la machine de découpe plasma

Introduction à la configuration

1. TÊTE DE COUPE D'HYPERTHERM

Excellente qualité de coupe, longue durée de vie, vitesse de coupe élevée, faibles coûts d'exploitation et productivité élevée. Fournit une large gamme de coupes de feuilles extrêmement minces à extrêmement épaisses.

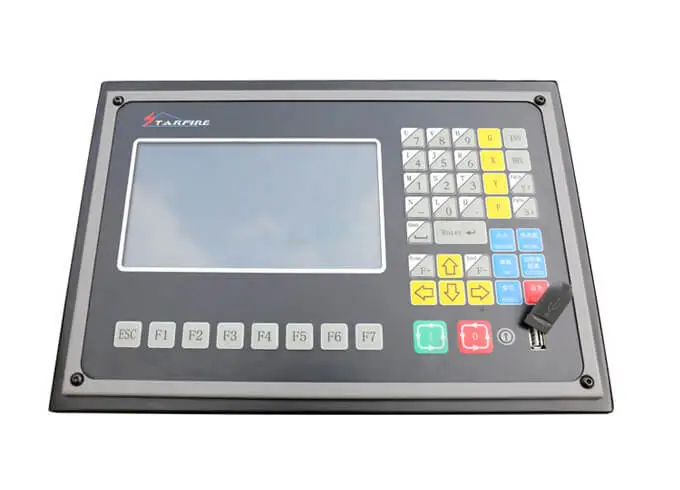

2. UNITÉ DE CONTRÔLE CNC ESA / HYPERTHERM

Les processus plasmatiques peuvent être gérés efficacement et simplement en raison de leur fonctionnement simple.

3. SOURCE DE PUISSANCE D'HYPERTHERME

Une fiabilité élevée et un remplacement simple des consommables sont rendus possibles grâce à l'efficacité, à la coupe rapide et à un cycle de traitement rapide. Les avantages comprennent une productivité optimale, de faibles coûts d'exploitation et une excellente qualité de coupe.

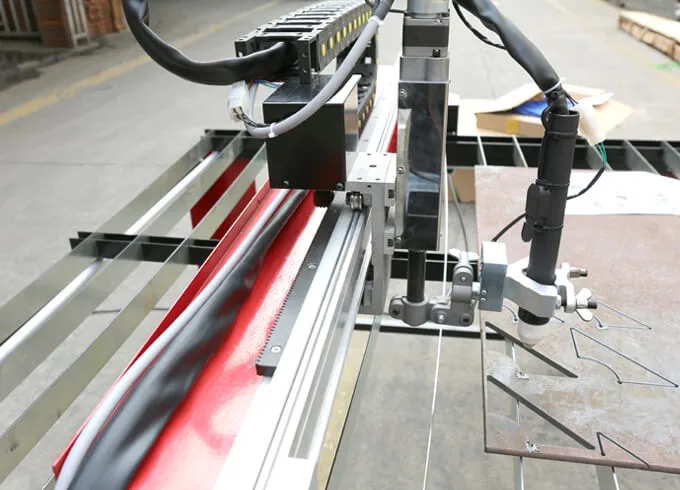

4. RACK PINION ET GUIDE LINÉAIRE

Le double système de guidage de cette machine de découpe plasma-pignons de crémaillère et guides linéaires-permet une coupe de haute précision.

5. TRANSPORTEURS DE PLATEAU DE CÂBLE

Chaînes câblées qui répondent aux exigences CE, fonctionnement silencieux, robustesse, ses qualités anti-rupture et anti-friction prolongent sa durée de vie utile.

6. SYSTÈME D'ASPIRATION PNEUMATIQUE PARTIEL

Seules les trappes pneumatiques de la zone de coupe sont ouvertes à l'aide du logiciel PLC. De cette manière, il est possible d'obtenir une aspiration plus forte tout en utilisant moins d'énergie.

• Même les opérateurs novices peuvent couper les pièces de production en moins de cinq minutes avec le CutPro breveté®Magicien.


• La station de coupe et le mouvement manuel peuvent être facilement configurés et utilisés à l'aide de la console de l'opérateur logiciel à l'écran (Soft OpCon).


• À l'aide de cartes d'usine installées ou personnalisées, un contrôle automatisé et expert est assuré par des communications intégrées avec les systèmes de contrôle de la hauteur du plasma et des torches.


• Les graphiques de coupe personnalisés peuvent être mis à la disposition de l'assistant CutPro ou produits et gérés dans l'application pièce.


• Les fenêtres®Le système d'exploitation 10 Enterprise alimente EDGE Connect.




Logiciel CAD / CAM pour machine de découpe plasma

Un programme de nidification de composants CAO/FAO robuste, ProNest®LT (anciennement TurboNest®) A été créé pour la coupe industrielle légère et mécanisée dans les milieux de production. Il offre un seul logiciel pour tous vos oxyfuel et équipements de découpe plasma standard.

• Conception et développement d'une partie

• Logiciel de CAO 2D intégré pour la création et l'édition de fichiers CAO


• Pour créer des pièces communes à partir de modèles, utilisez la bibliothèque Pièces de forme variable.








• Importation et conversion de CAO/FAO

• Importer des fichiers CAO (formats de fichiers standard de l'industrie)


• Apportez un PDF


• Les images statiques sont converties en CAO en utilisant raster en vecteur.


• Détection d'erreur et rectification automatique des fichiers CAO


• Réduction automatique et lissage des ellipses et de la spline


• Divisez plusieurs composants à partir d'un seul fichier CAO.


• Les couches CAO sont automatiquement mappées aux processus (coupe, marque, etc.)

• Configuration du travail simple et rapide


• Technologie SureCutTM et processus d'entreprise intégré


• Imbrication manuelle interactive


• Rapports complets


• Le chiffrage rendu plus simple


• Sélection de la sortie


• Un post-processeur qui produit NC

• Sortie DXF

• Fournit une efficacité de nidification optimale pour l'imbrication des composants humains et automatisés.


• Alignement, copie, déplacement, inversion et opérations géométriques semi-automatiques


• Un algorithme de nidification sophistiqué maximise l'utilisation d'un matériau tout en réduisant la ferraille.


• Capable de travailler avec des restes de procédures antérieures ou des feuilles standard conservées dans l'entrepôt.


• Détermination automatique du chemin de coupe


• Analyses coût/temps


• Avant la coupe réelle, une simulation


• Les formats de fichiers CAO, DXF, DWG, IGES, Step et autres peuvent être importés et exportés à l'aide de Smart Parts.


• Module de dessin de pièces, pièces d'appel, usinage, génération de code CNC, imbrication automatique ou manuelle, recherche de stocks de tôle, etc.


• Film brûlant, spécialisé pIercing, laser rapide, micro-joints, gestion de la direction de la tête, reliure de bord et diverses techniques d'entrée/sortie


• Caractéristiques et logiciels complexes






Options de tête de machine de découpe plasma

1. Tête biseautée (5 axes)

La tête de biseautage 5 axes de KRRASS est faite pour l'angle et la coupe 3D. Tous les angles jusqu'à 45 ° sont générés automatiquement, permettant à l'utilisateur d'entrer les angles requis au besoin. En raison du capteur de détection de hauteur, des coupes verticales droites peuvent également être effectuées avec moins d'entretien.

• Fournit la qualité du trou de boulon

• Correction d'angle automatique


• Gain de temps: temps de configuration minimal


• Superbe contouring et découpe


• Faibles coûts de production







2. Coupe d'Oxy

La coupe d'oxygène est une autre caractéristique de l'équipement de coupe plasma contrôlé KRRASS CNC. Nos machines équipées de tête d'oxygène peuvent couper jusqu'à 200mm, et avec des choix de conception spécifiques, cette limite peut être augmentée.

3. coupe plasma

Pour une qualité supérieure, plus de puissance, plus de précision et une coupe plus fiable, la machine de découpe plasma utilise la technologie unique d'Hypertherm.

• Réduit le coût par coupe.


• Power Pierce: Permet un puissant perçage de production en repoussant le métal fondu pendant le perçage.


• Longue durée de vie: Le contrôle est utilisé pour modifier l'admission et le débit de gaz.


• Haute définition: Coupe cohérente et de haute qualité qui aligne et souligne l'arc


• Haute définition: fournit des coupes plus rapides et des densités d'arc plus élevées tout en préservant la stabilité de l'arc et de meilleurs bords coupés.


• Augmente le taux horaire de coupe

Système de filtre collecteur de poussière

Un filtre est nécessaire pour l'extraction de la fumée, de la poussière et des polluants pendant les opérations de la machine de découpe plasma. Améliore les conditions de travail de chacun, en particulier pour les opérateurs plasma. En raison de ses dimensions définies avec précision, il est expédié en une seule pièce, ce qui signifie que tous les accessoires sont prédéfinis et prêts à l'emploi. Une plaque qui s'écrase contient des particules qui sont transportées par l'air sale qui pénètre à travers les parois latérales de la cabine filtrante. La vitesse de l'air est réduite dans ce segment pour atteindre les taux de filtration requis. De plus, de grosses particules corrosives et des étincelles qui pourraient entrer en contact avec le filtre sont envoyées au seau de collecte sous le bunker. En conséquence, la durée de vie des filtres est prolongée. Les matériaux filtrants approuvés par le BIA sont choisis en fonction de l'application et testés conformément à la norme DIN EN 60335-2-69 annexe AA pour capturer d'autres poussières et fumées qui composent l'air contaminé. Le mécanisme de nettoyage par impulsions de jet nettoie automatiquement la poussière qui est stockée. Grâce à l'utilisation d'un ventilateur, l'air nettoyé est aspiré de la cabine et rejeté dans l'atmosphère idéale.

• Petit et pratique à expédier


• Nettoyage simple et remplacement rapide de la cartouche


• Silencieux <70 dB (A)
