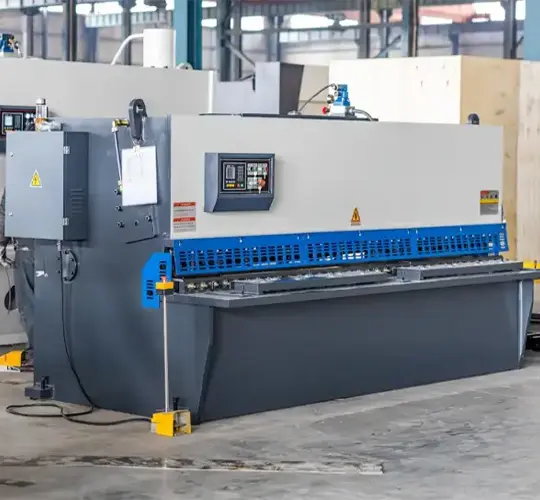

Machine de cisaillement de guillotine Q11K

Structure

Un cadre de lit-boîte entièrement soudé qui est incorporé au poste de travail fait partie de la conception de la cisaille.
Une rigidité élevée peut être fournie par le cadre pour compenser la charge de couple provoquée par la force de cisaillement.
En raison du mouvement linéaire vertical de la machine par rapport à la lame inférieure, la feuille cisaillée est garantie de subir peu de distorsion et de rester droite avec précision.

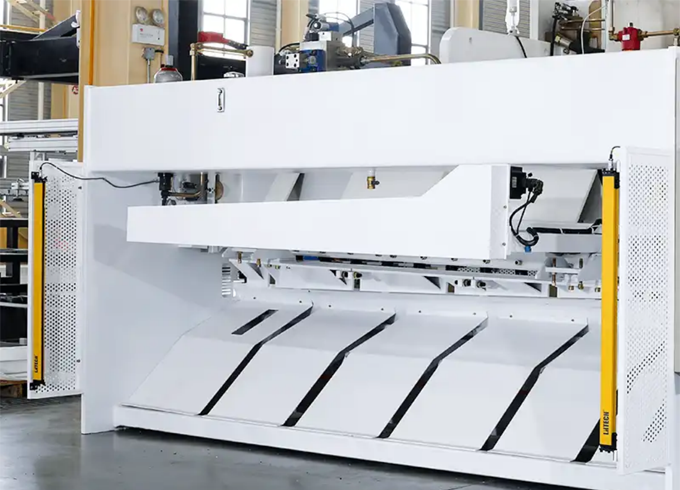

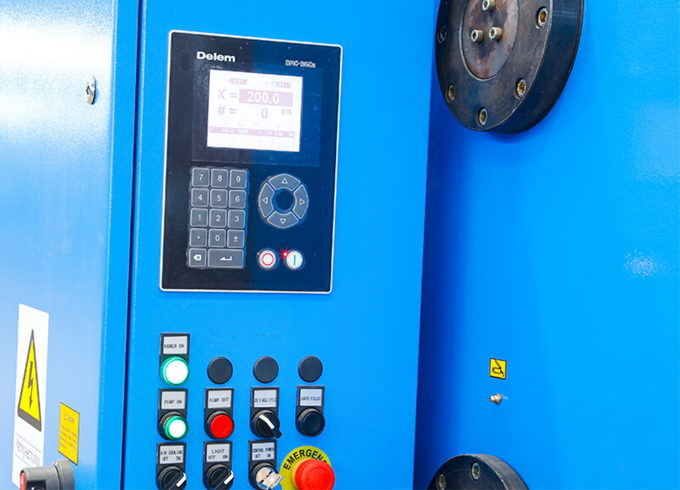

Système de contrôle

Le contrôleur de la machine est un système CNC DAC360 de marque Delem, qui a été mis à jour vers la version à écran tactile DAC360T. Les Pays-Bas abritent la marque Delem.
La butée arrière, l'angle de la lame et l'espace de la lame peuvent tous être contrôlés et ajustés avec le système.
Comme alternative, il existe les contrôleurs d'affichage numérique E21S.

L'arrière de la machine de cisaillement hydraulique

• Arrière-jauge robuste pour une durabilité accrue: la durabilité à long terme de la machine est facilitée par la conception de backjauge robuste, qui réduit le risque de déformation et garantit une résistance aux collisions.


• Gestion efficace des matériaux avec un rack arrière pratique: un rack de jauge arrière facile à utiliser rationalise le processus de coupe et simplifie la récupération des matériaux, ce qui augmente l'efficacité.


• Polyvalence dans la coupe avec butée réglable: les opérateurs peuvent manipuler des matériaux plus longs avec une plus grande flexibilité grâce à des opérations de levage de butée manuelle et automatique qui répondent à une variété de besoins de coupe.

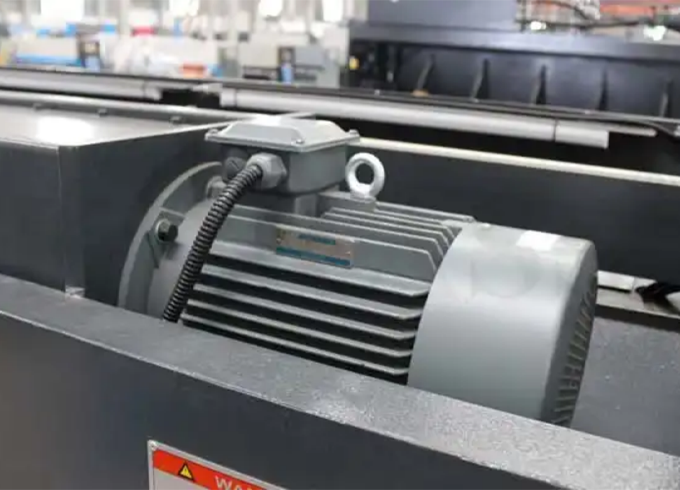

Moteur principal

•


  Options de moteur principal de grande capacité: Selon vos besoins et vos préférences, notre moteur principal de grande capacité peut être conçu pour s'adapter à des marques chinoises connues comme Wannan ou à des noms internationalement reconnus comme Siemens.


• Personnalisation de tension pour des exigences particulières: Nous fournissons des options de personnalisation de tension telles que triphasé/220 V / 60Hz, triphasé/380 V / 60Hz, 3 phases/415 V / 60Hz, et d'autres combinaisons répondent à vos besoins particuliers afin de répondre à des besoins opérationnels uniques.

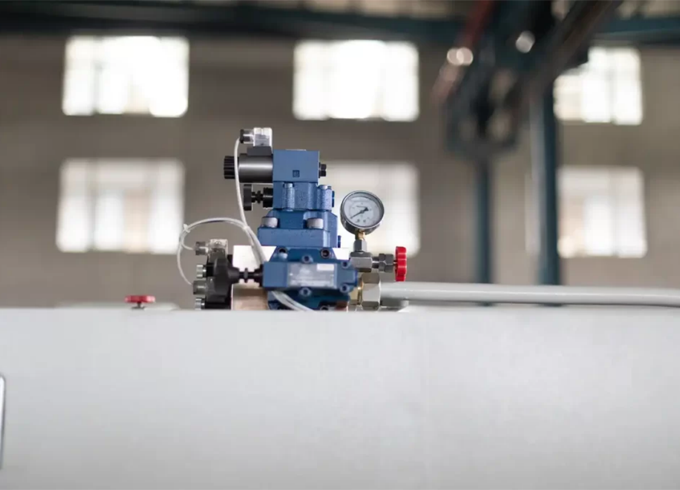

Système hydraulique Rexroth

1. Utilisation du bloc de valve hydraulique Rexroth bien connu:
En utilisant une pièce largement connue et fiable, le bloc de soupape hydraulique Rexroth garantit les meilleures performances hydrauliques.
2. prévention de la fuite d'huile et du brouillage de valve:
La technologie de prévention de la surcharge de pression d'huile de la machine réduit la probabilité de brouillage de valve et de fuites d'huile. Cela augmente la durabilité et la fiabilité de l'équipement.
3. surveillance de la pression d'huile en temps réel pour des opérations continues:
La surveillance de la pression d'huile en temps réel est fournie pour garantir des opérations continues de circuit d'huile et des performances d'équipement fiables. Cette fonction augmente l'efficacité de la machine en permettant une maintenance et des changements proactifs.

Établi efficace

1. Moins de friction pour une surface de plaque lisse: en réduisant la friction entre la plaque et la table, le support avant de type bille garantit une surface de plaque lisse.
2. Efficacité de coupe améliorée grâce à une alimentation facile et rapide: le système d'alimentation révisé de notre machine facilite et accélère l'alimentation des matériaux, ce qui augmente considérablement l'efficacité de la coupe.
3. Personnalisation de la sécurité et de la hauteur d'alimentation: avec un port d'alimentation bien conçu, notre équipement est conformeAvec les règlements de sécurité internationaux. Il fournit une hauteur d'alimentation maximale de 20 à 25mm plus l'épaisseur de la feuille et une hauteur d'alimentation minimale de l'épaisseur de la feuille. Une clôture avant et un garde-corps latéral garantissent la sécurité de l'opérateur pendant le fonctionnement, et les vis à hauteur réglable facilitent la personnalisation de la hauteur d'alimentation.

Guide de vis et de doublure à billes Backjauge

•


  Précision améliorée:

• En garantissant un placement précis et en réduisant les erreurs, les rails de guidage linéaires contribuent à augmenter la précision des mouvements de la machine.


• Mouvement cohérent et fluide:


• L'arrière-gabarit peut se déplacer en douceur et de manière cohérente grâce au rail de guidage linéaire, qui assure également un cisaillement uniforme et réduit la possibilité d'anomalies.


• Diminution de l'usure et de la friction:


• En réduisant la friction, la technologie avancée de guidage linéaire prolonge la durée de vie de l'équipement et préserve la précision de la jauge arrière au fil du temps.

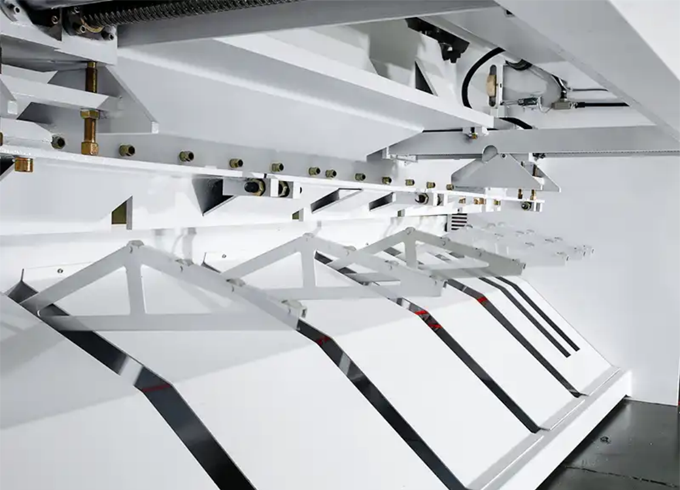

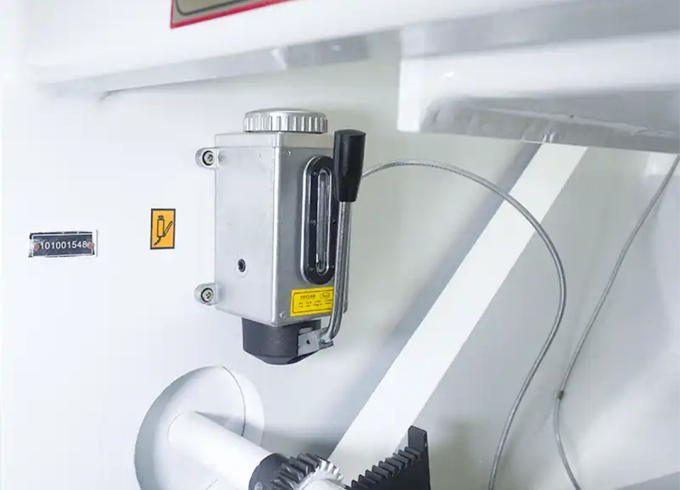

Dispositif de lubrification

•


  Amélioration de la commodité et de la vitesse: En offrant une commodité et une vitesse améliorées, notre produit garantit des opérations efficaces et fructueuses.


• Deux modèles de flexibilité opérationnelle: notre appareil offre une polyvalence aux utilisateurs en accommodant une gamme de préférences opérationnelles et en utilisant les modes automatique et manuel.

• Sélection de modèle facile: En sélectionnant entre les modèles automatiques et manuels, les utilisateurs peuvent facilement personnaliser le fonctionnement de la machine pour répondre à leurs exigences uniques.

• Adapté aux préférences de l'utilisateur: les utilisateurs peuvent adapter le produit à leurs préférences grâce à la flexibilité des options de modèle, ce qui maximise la satisfaction et l'expérience globale des utilisateurs.









Support arrière pneumatique

1. Stabilité matérielle de soutien:
Afin d'éviter l'affaissement ou la distorsion pendant le cisaillement, le support arrière pneumatique garantit un support matériel stable.
2. Gestion efficace des grandes feuilles:
Le support arrière pneumatique, qui maintient le matériau aligné et améliore l'efficacité du cisaillement, est particulièrement utile pour les grandes feuilles.
3. sécurité et commodité pour les opérateurs:
Le support arrière pneumatique rationalise la manutention des matériaux, réduit la tension physique de l'opérateur et améliore la sécurité tout au long du processus de cisaillement.

Dispositif de refroidissement d'huile hydraulique

1. Gestion efficace de la température: Préserver les conditions de fonctionnement idéales
2. Durée de vie prolongée de l'équipement: éviter la surchauffe pour prolonger la durée de vie de l'équipement
3. performance améliorée du système hydraulique: Performance fiable dans diverses utilisations

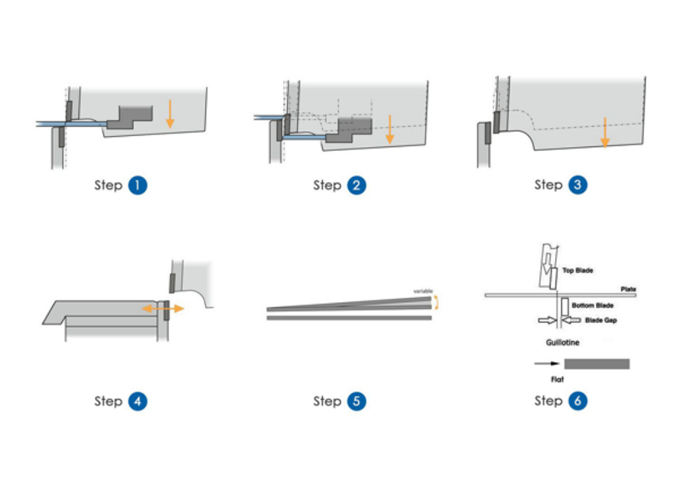

Principe de la machine de cisaillement guillotine

1. action de coupe précise:
En tournant au-dessus du bord inférieur de la poutre pivotante, la lame supérieure commence la coupe.
2. dissociation silencieuse de lame:
Après la coupe, il y a peu de friction lorsque la lame supérieure s'éloigne de la lame inférieure.
3. clairance polyvalence-réglable:
Avec l'excentrique de l'écart de coupe, vous pouvez facilement ajuster le jeu de lame pour s'adapter à différentes épaisseurs de matériau tout en gardant la précision.
4. conception efficace de cisaillement pour l'équitation:
L'efficacité sur une gamme d'épaisseurs de matériau est assurée par le faible angle de râteau de la conception, qui permet une approche de cisaillement efficace.

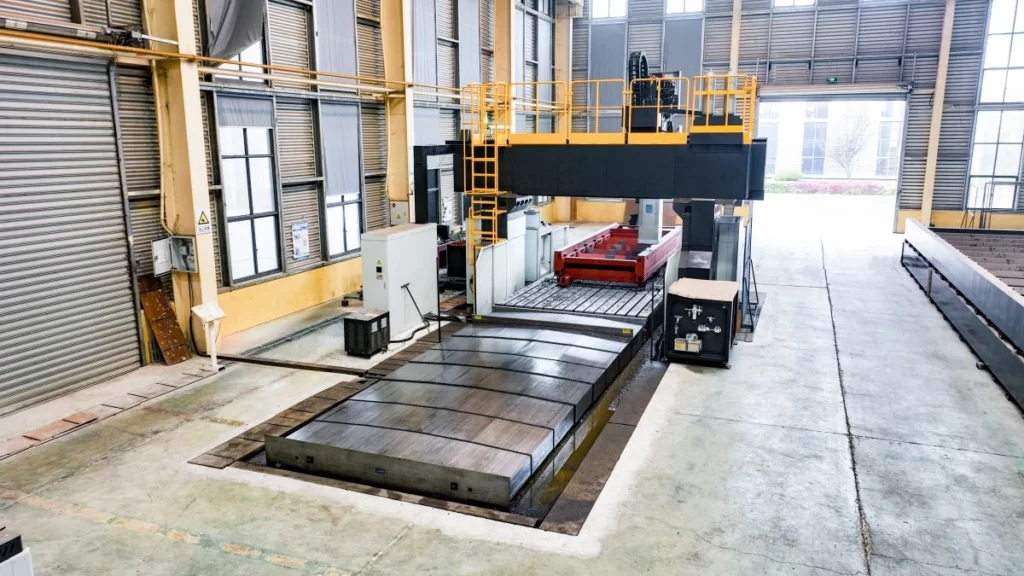

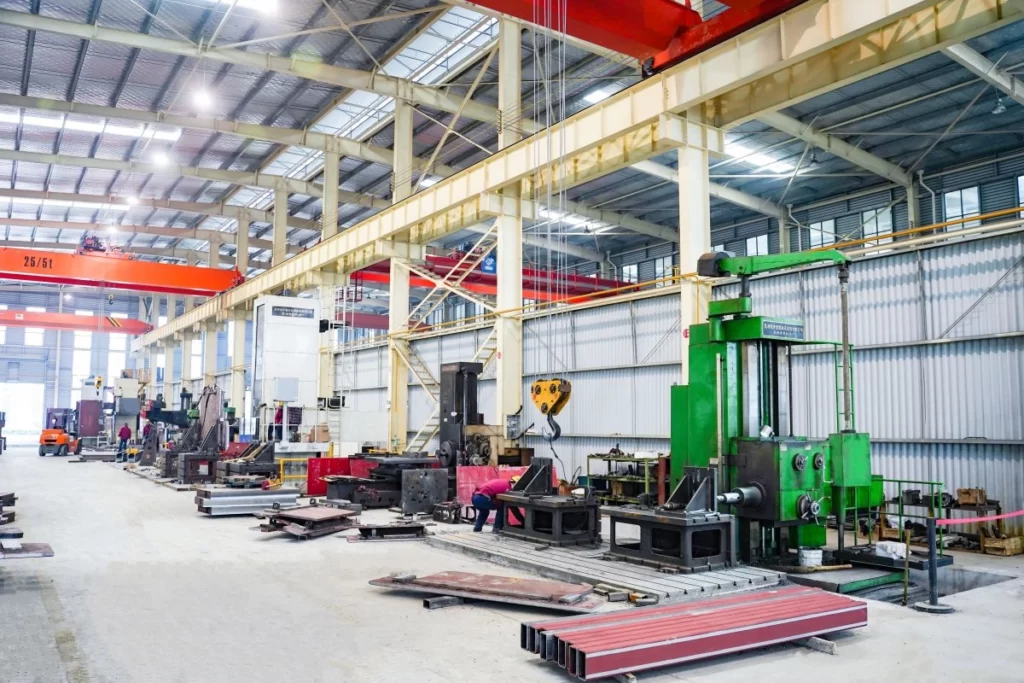

Équipement de traitement de la machine de cisaillement de la guillotine Q11K

Nous nous concentrons sur tous les aspects de la machine et nous nous engageons à rendre les meilleures machines-outils possibles pour nos clients.
