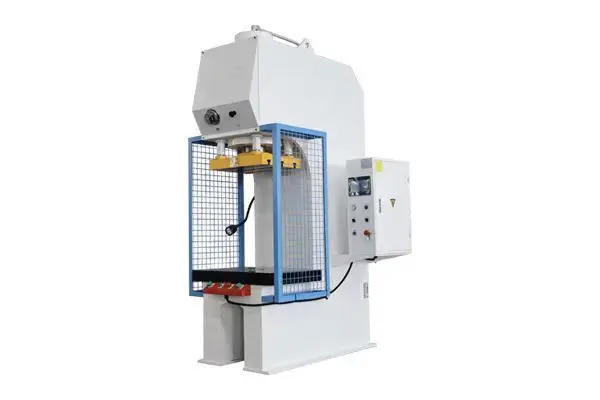

C Cadre Presse Hydraulique

Les composants les plus essentiels pour un moulage fiable et efficace sont inclus dans nos solutions de presse hydraulique à châssis C. LANGYE est un concepteur de presse, fabricant et fournisseur de services de pointe.
Les objectifs de notre recherche sont la qualité, la précision et l'innovation. En réalité, un grand nombre de clients dans le monde entier ont fait confiance à nos presses hydrauliques à châssis C.

C-Presses hydrauliques: cisaillement de la billette
Les presses hydrauliques à châssis C de notre série Y41B ont une gamme de puissance de 50 à 300 tonnes.
Presses hydrauliques C-Frame: Fabricant de cisaillement
Spécialement conçu pour gérer des tâches telles que la découpe, le moulage, l'estampage, le dessin profond, etc.
Modèles de cisaillement pour presses hydrauliques C-Frame
L'une des nombreuses applications de la plus récente génération de presses hydrauliques à châssis C de la série Y41B est l'intégration de ces dispositifs dans des lignes de fabrication automatisées.

Équipement standard

•


  Mitsubishi du Japon


• Entreprise électrique française Schneider Electric


• Moteur principal: Siemens électrique de l'Allemagne


• Interrupteurs à pied: KACON de Corée


• Hydraulique: Bosch Rexroth allemand


• Pompe à huile: Sunny, États-Unis


• Sceaux: Parker, États-Unis


• Moteur haute efficacité IE3 c




Introduction à la configuration

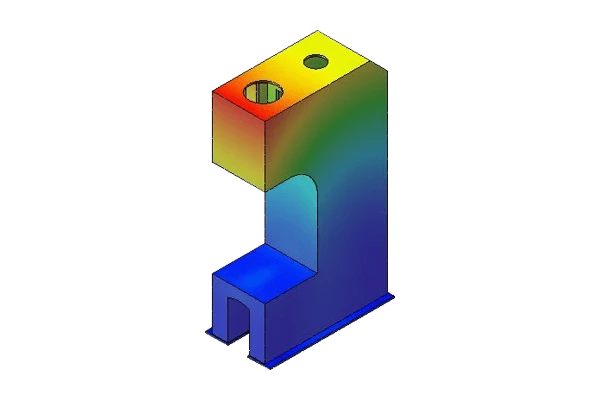

Analyse par éléments finis et analyse du stress

Les structures statiques linéaires, les contraintes et les déformations des freins de presse et des cadres de machine de découpe laser sont analysées à l'aide du programme CAE SOLIDWORKS. En conséquence, FEA est applicable à la modélisation transitoire, aux structures compliquées, aux charges extrêmement complexes et aux combinaisons de celles-ci.

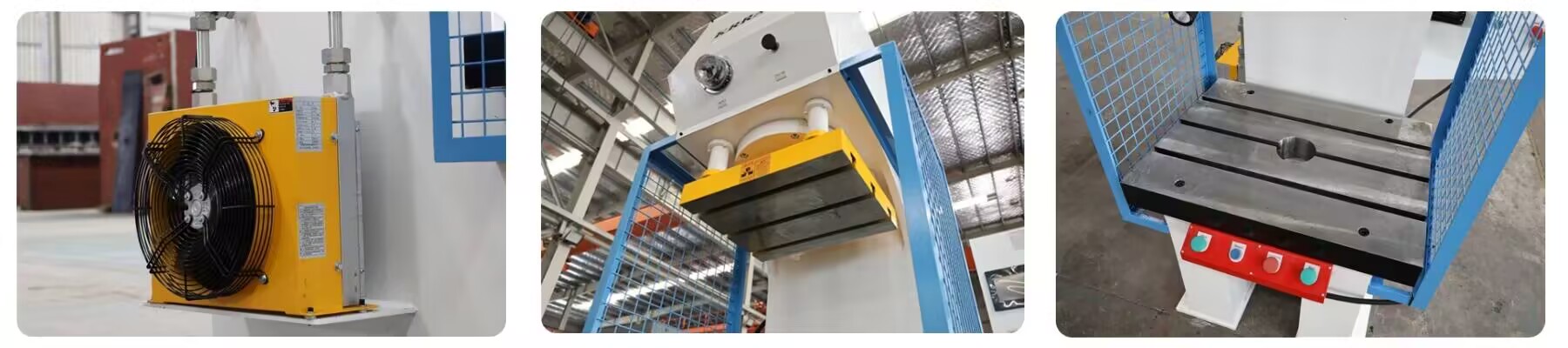

Structure et tableaux

Seul l'acier S355JR est utilisé dans la construction soudée électriquement des presses à châssis C de type Y41B. Pour garantir un parallélisme et une précision sans faille, ils sont usinés et stabilisés à la fin de la procédure de soudage structurel. Développé et calculé à l'aide d'éléments finis. Malgré tout, nous promettons constamment nos normes rigoureuses et supérieures. Des tables en acier C45E inférieur et supérieur mécanisées avec évidements 650 DIN sont incluses avec ces variantes. Deux guides latéraux cylindriques de 50mm de diamètre sur la table supérieure offrent un alignement précis, et il dispose d'un couvercle bimétallique facile à entretenir et résistant au frottement.

Cylindres et unités hydrauliques

Les cylindres à double effet comprennent des guides anti-friction qui ne nécessitent aucun entretien et des plongeurs chromés. Les cylindres avec une extrémité carrée à l'avant et à la course comprennent un dispositif anti-rotation commun qui simplifie le réglage de la course du cylindre.
Unité électro-hydraulique avec deux vitesses et désactivation automatisée à des vitesses élevées. Équipé d'une valve qui abaisse la pression du cylindre. Le signal de pression le plus approprié pour chaque type de pressage peut être ajusté grâce aux commutateurs de pression latéraux conventionnels.
Ils sont équipés de compteurs de glycérine à lecture de tonnes.

Installation électrique et sécurité

En plus d'un commutateur pour régler la vitesse rapide ou lente, le panneau de commande dispose d'un interrupteur qui permet à l'utilisateur de choisir entre un fonctionnement manuel, semi-automatique ou automatique. Les mouvements hydrauliques et électriques sont indépendants et redondants. Pour la sécurité et la maniabilité, ils ont des mécanismes d'auto-contrôle et un bloc de sécurité supplémentaire. Il présente des distances de sécurité de photocellule et une vérification et une certification appropriées du fonctionnement.

Une pédale électrique basse tension fait la fonction.
Deux dispositifs de protection latéraux et un rideau lumineux de sécurité de classe IV à l'avant sont utilisés pour assurer la sécurité.
Ils permettent d'ajouter des éjecteurs hydrauliques ou des plaquettes hydrauliques. Un manuel d'instructions est inclus avec eux.
Il est conforme et remplit toutes les normes fondamentales de l'UE en matière de santé et de sécurité.

Paraments techniques de la presse hydraulique du cadre C

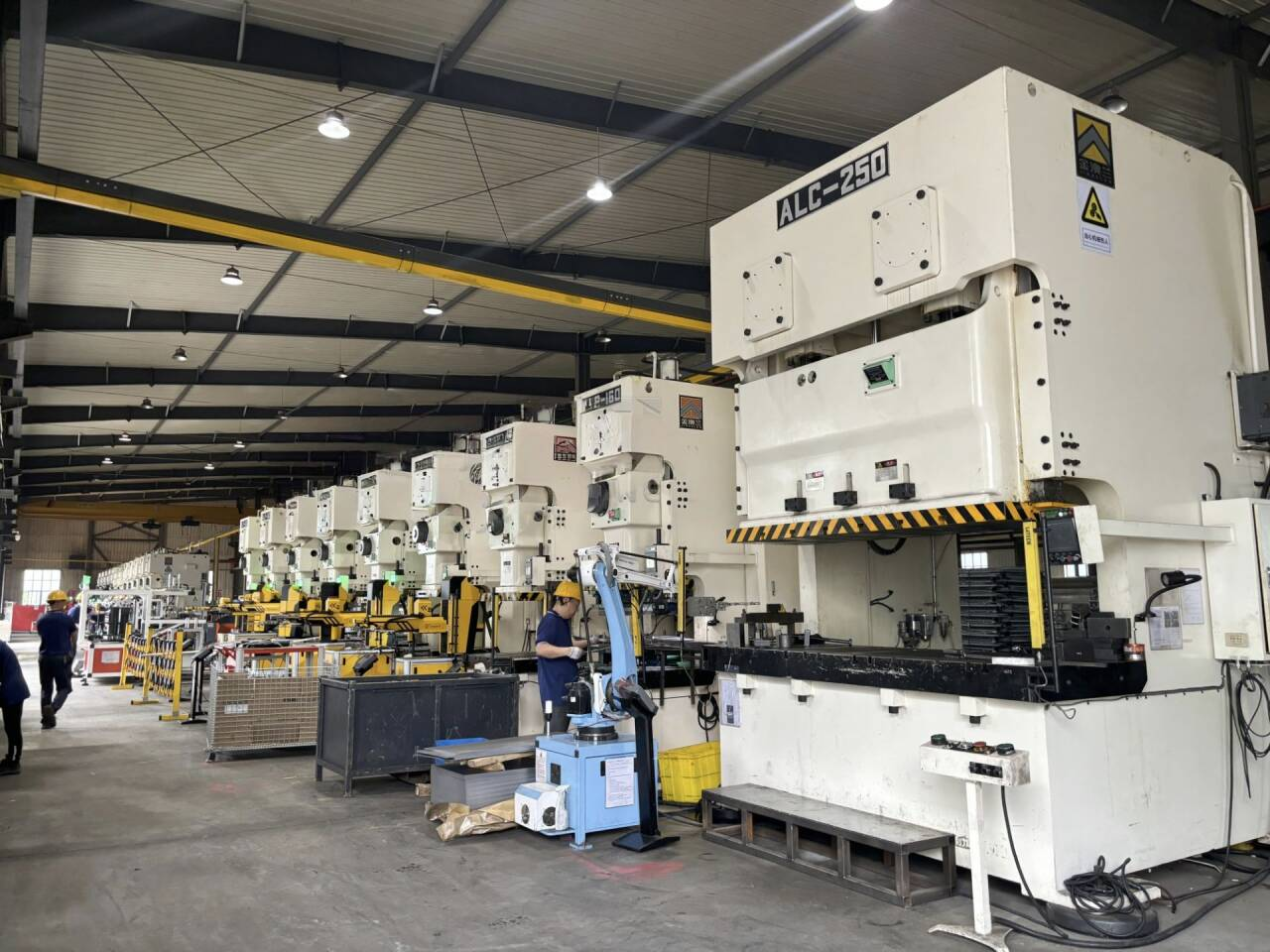

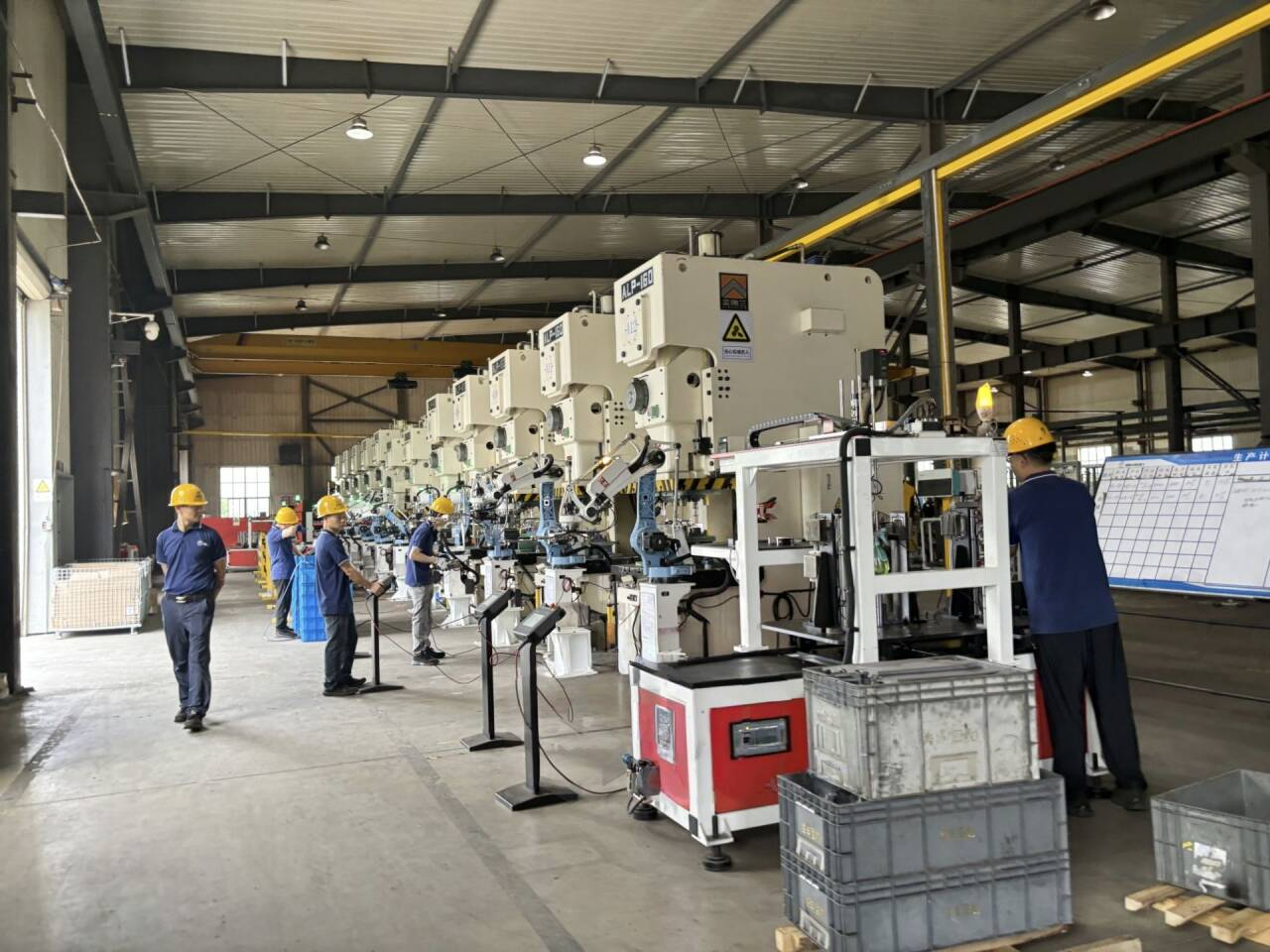

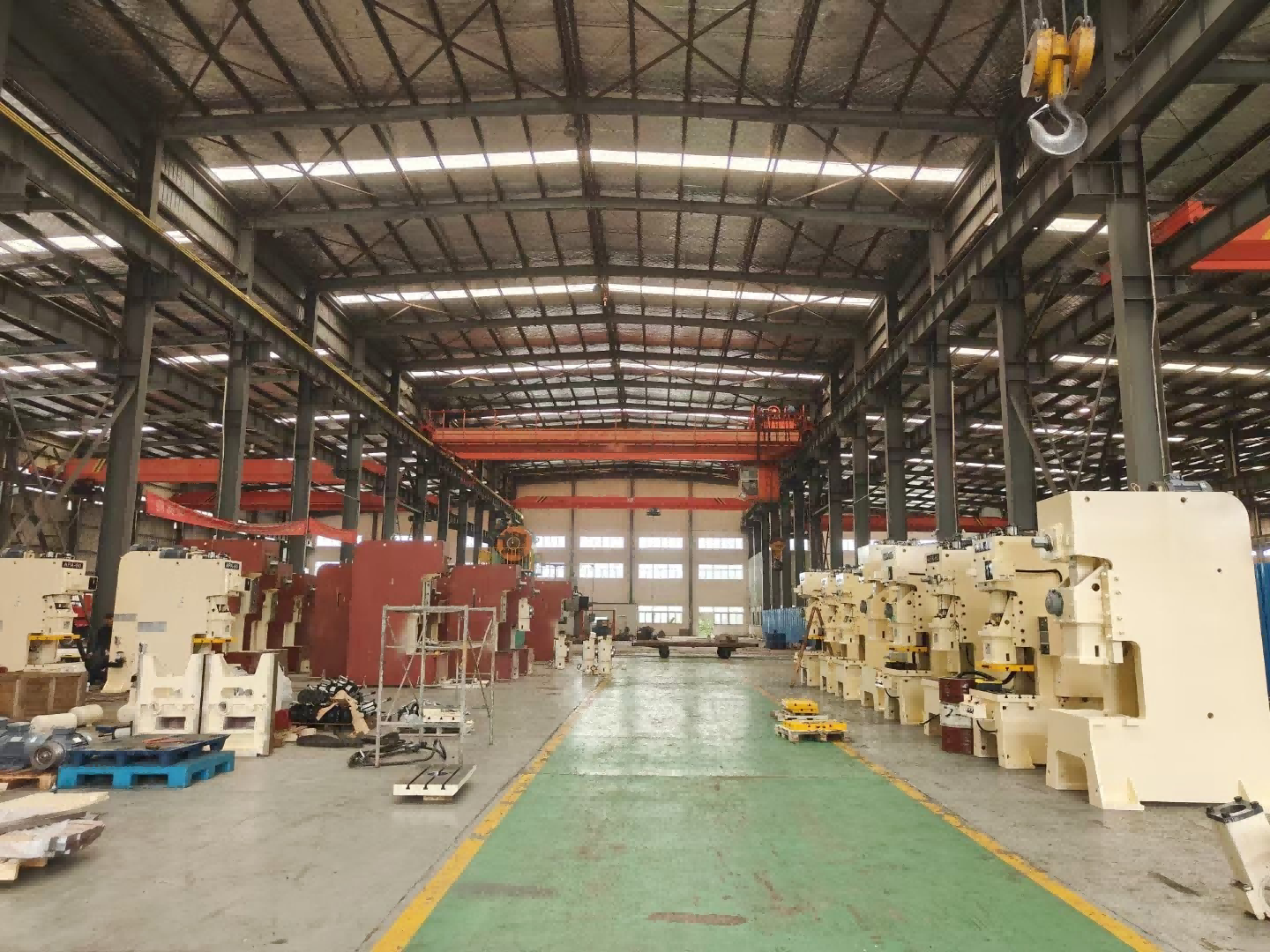

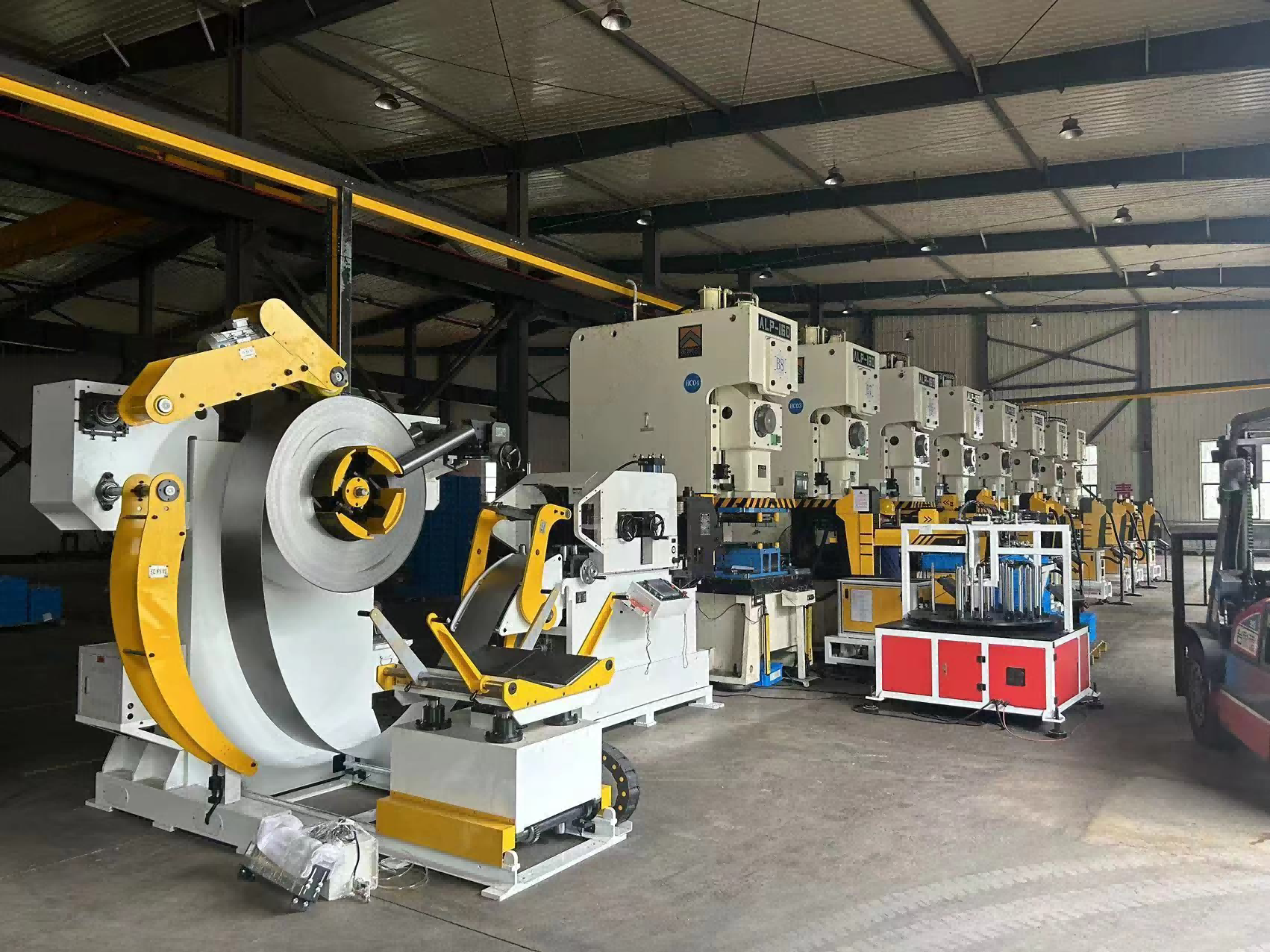

Cas client
