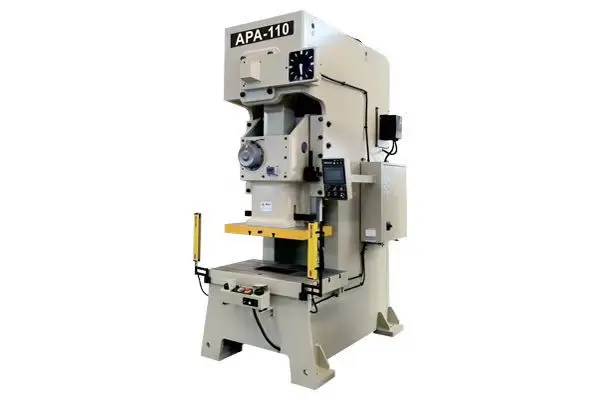

APA C cadre Pneumatique Power Press à vendre

Détails de la puissance pneumatique du cadre APA C pré

La série JH21 de presses à vilebrequin unique, un cheval de bataille pour presses industrielles considéré comme la norme de l'industrie, a été mise à jour pour l'atelier numérique. Ces presses offrent une flexibilité pour améliorer les performances et l'intégration avec le progiciel de surveillance de la machine de LANGYE Press System, et elles sont faites pour fonctionner avec une gamme d'options d'automatisation de presse. Nous avons écouté ce que nos clients avaient à dire.
La technologie japonaise d'embrayage humide utilisée dans la presse à poinçonner pneumatique de la série APA offre un fonctionnement régulier, une excellente productivité, des niveaux de bruit faibles et des coûts de maintenance minimes. Une durée de vie plus longue et une pompe de prévention de surcharge hydraulique SHOWA japonaise sont incluses. C'est la petite presse d'estampage la plus sophistiquée et la plus utile qui ait été disponible sur le marché récemment. Fortement recommandé pour la fabrication de pièces métalliques.

Les presses pneumatiques à châssis C de notre série APA ont une plage de puissance de 25 à 400 tonnes.
Spécialement conçu pour les tâches nécessitant une découpe, un façonnage, un estampage, un emboutissage profond et d'autres processus.
L'une des nombreuses applications de la plus récente génération de presses hydrauliques de la série APA est l'intégration de ces dispositifs dans des lignes de fabrication automatisées.

Équipement standard

Mitsubishi du Japon
Entreprise électrique française Schneider Electric
Moteur principal: Siemens électrique de l'Allemagne
Interrupteurs à pied: KACON de Corée
Hydraulique: Bosch Rexroth allemand
Pompe à huile: Sunny, États-Unis
Sceaux: Parker, États-Unis
Moteur haute efficacité IE3 c

Introduction à la configuration

Analyse du stress et analyse des éléments finis

Les structures statiques linéaires, les contraintes et les déformations des freins de presse et des cadres de machine de découpe laser sont analysées à l'aide du programme CAE SOLIDWORKS. En conséquence, FEA est applicable à la modélisation transitoire, aux structures compliquées, aux charges extrêmement complexes et aux combinaisons de celles-ci.

Structures et tableaux

Langye a fait des investissements importants dans l'importation des équipements de production les plus de pointe du monde entier, y compris les centres d'usinage CNC Toshiba japonais, les rectifieuses allemandes Gleason, les machines de hobbing allemandes Liebherr, et douze machines italiennes de forage et de fraisage PAMA CNC.
Wolde produit plus de 85% des composants mécaniques des presses de type C de la série JH21 en raison de sa capacité de production robuste et de son équipement de production de premier ordre.
Du bâtiment structurel à l'assemblage final, JH21 adhère à la norme JIS1 japonaise la plus élevée, avec une conception compacte, une configuration supérieure, un fonctionnement fiable et une durée de vie prolongée.

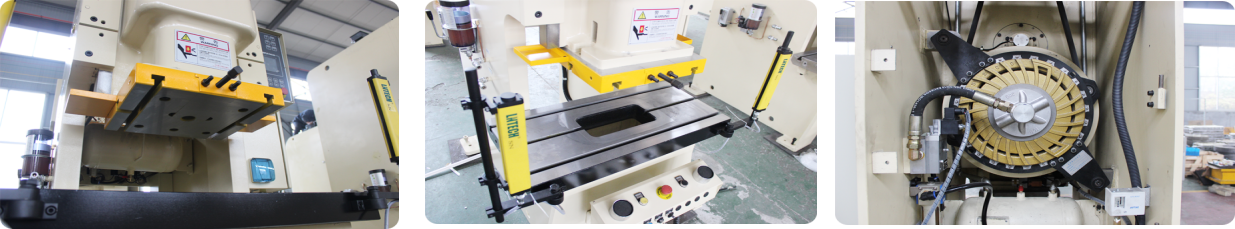

Caractéristiques

VSR (soulagement des contraintes de vibration) ou corps soudé en acier trempé avec une excellente rigidité, stabilité et précision.
Pour réduire le bruit et l'impact, le poids du curseur et du poinçon est équilibré par des doubles cylindres d'équilibrage pneumatiques.
Après avoir été durci à haute fréquence, le vilebrequin est broyé.
Longue passerelle rectangulaire à six côtés avec une surface en plaque de bronze.
Vilebrequin disposé verticalement avec une structure compacte.
Soupape de sécurité duplex importée et contrôle PLC.
Embrayage à friction multiplaque et frein dans une combinaison humide.
Protection contre la surcharge hydraulique.

Installation électrique et sécurité

Le panneau de commande dispose d'un interrupteur pour choisir entre la vitesse rapide et la vitesse lente, ainsi que d'un commutateur pour choisir entre les modes de travail manuel, semi-automatique ou automatique. Les mouvements hydrauliques et électriques sont indépendants et redondants. Pour la sécurité et la maniabilité, ils ont des mécanismes d'auto-contrôle et un bloc de sécurité supplémentaire. Il présente des distances de sécurité de photocellule et une vérification et une certification appropriées du fonctionnement.

Une pédale électrique basse tension fait la fonction.
Deux dispositifs de protection latéraux et un rideau lumineux de sécurité de classe IV à l'avant sont utilisés pour assurer la sécurité.
Ils permettent d'ajouter des éjecteurs hydrauliques ou des plaquettes hydrauliques. Un manuel d'instructions est inclus avec eux.
Il est conforme et remplit toutes les normes fondamentales de l'UE en matière de santé et de sécurité.

Paraments techniques

		Unité	APA-15A	APA-25A		APA-35A		APA-45A		APA-60A		APA-80A		APA-110A		APA-160A		APA-200A		APA-260A		APA-315A		APA-400A
			V	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Capacité		Ton	15	25		35		45		60		80		110		160		200		260		315		400
Point de tonnage nominale		Mm	1	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	8	4	8
Accident vasculaire cérébral de la diapositive		Mm	60	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150	300
Accident vasculaire cérébral/min	Variable	S.P.M	120-180	60-140	130-200	40-120	110-180	40-100	100-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-40	40-50	20-35
	Fixe	S.P.M	130	110		85		75		65		65		50		35		35		30		30		30
Max Die Hauteur		Mm	200	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	500	550	550
Die Réglage de la hauteur		Mm	50	50		55		60		75		80		80		100		110		120		120		120
Zone de diapositive		Mm	300 × 230 × 50	470 × 250 × 50		520 × 285 × 50		560 × 300 × 60				770 × 420 × 70		910 × 470 × 80		990 × 550 × 90		1130 × 630 × 90		1130 × 700 × 100		1130 × 700 × 100		1050 × 840 × 95
Zone de renforcement		Mm	680 × 300 × 70	680 × 300 × 70		800 × 400 × 70		850 × 440 × 80		900 × 500 × 80		1000 × 550 × 90		1150 × 600 × 110		1250 × 800 × 140		1400 × 820 × 160		1500 × 840 × 180		1500 × 840 × 200		1800 × 950 × 200
Taille du trou de tige		Mm	Ø38.1	Ø38.1		Ø38.1		Ø38.1		Ø50		Ø50		Ø50		Ø65		Ø65		Ø65		Ø65		Ø65
Moteur principal		KWXP	2.2 × 6	4 × 4		4 × 4		5.5 × 4		5.5 × 4		7.5 × 4		11 × 4		15 × 4		18.5 × 4		22 × 4		30 × 4		37 × 4
Capacité de mourir coussin		Ton	-	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14		14
Coussin de course de mourir		KW	-	-		50		50		70		70		80		80		100		100		100		100
Zone efficace de coussin de die		Ton	-	-		300 × 230		300 × 230		350 × 300		450 × 310		500 × 350		650 × 420		710 × 480		810 × 480		810 × 480		810 × 480
Pression d'air		Kg/cm²	6	6		6		6		6		6		6		6		6		6		6		6
Dimensions globales	L× R	Mm	740	840		900		950		1000		1170		1290		1390		1680		1850		1850		2090
	F× B	Mm	1264	1334		1384		1584		1604		1779		1904		2324		2624		2799		2799		2854
	H	Mm	2098	2179		2348		2525		2808				3224		3600		4058		4430		4450		4615
