Solutions de pédale de pied de frein de presse



Aperçu

Il s'agit de la dernière version de notre commutateur de pied ADH standard, conçu pour les clients qui préfèrent avoir un espace de travail sans fil autour de leurs machines. Notre système de pédale sans fil dispose de trois composants matériels principaux:

Notre système de pédale sans fil se compose d'un module à distance sans fil (WRM) intégré à la pédale. De plus, la pédale contient un ensemble de trois capteurs à ultrasons.

Le module machine (MM) est monté sur la machine à cintrer et sert de liaison sans fil entre le WRM et le PCSS-A. Le module ultrasonique (UM) est monté sur la machine à cintrer.

Le module à ultrasons (UM) est monté sur la machine à cintrer et fonctionne avec les capteurs à ultrasons du MM pour surveiller la position de la pédale.

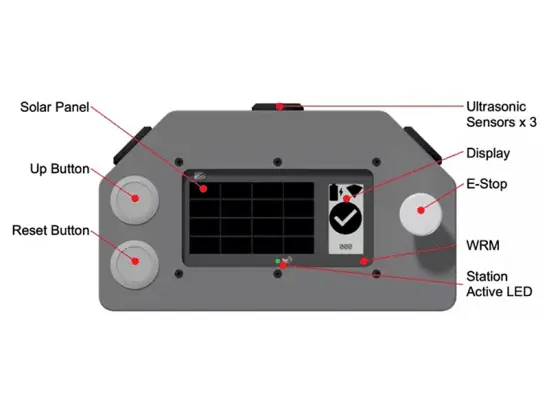

Notre solution de pédale sans fil est désormais disponible en option pour les fabricants de freins de presse utilisant la plate-forme PCSS-A1 ou PCSS-A2. La solution facilite l'intégration des fonctionnalités sans fil dans votre machine en intégrant un module sans fil dans votre pédale existante ou en concevant une nouvelle pédale à partir de zéro. Le système sans fil utilise une méthode de communication SIL 3 sécurisée à deux canaux qui permet une communication bidirectionnelle entre la cintreuse et la pédale. De plus, le système utilise des capteurs à ultrasons pour assurer une surveillance de la plage dynamique et de la position. Notez que l'image présentée est un exemple de disposition de pédale OEM.

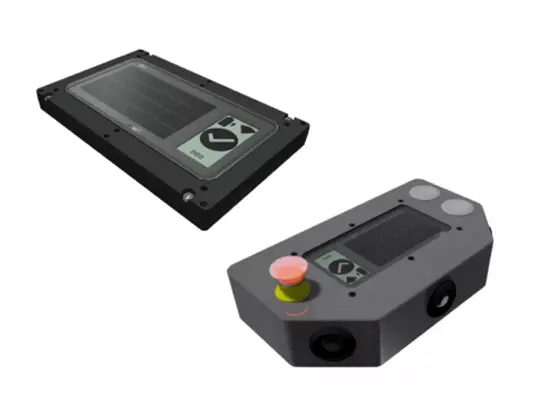

Module à distance sans fil (WRM)

Le module à distance sans fil est une unité autonome qui comprend:

12 entrées sans impulsion (6 dédiées et 6 de rechange).

Double antennes intégrées

Affichage papier électronique

Batterie rechargeable solaire d'intérieur

Batterie rechargeable au lithium-ion

Port de charge USB externe et connexion au bouton d'appairage sans fil

Statut d'activation de la pédale LED

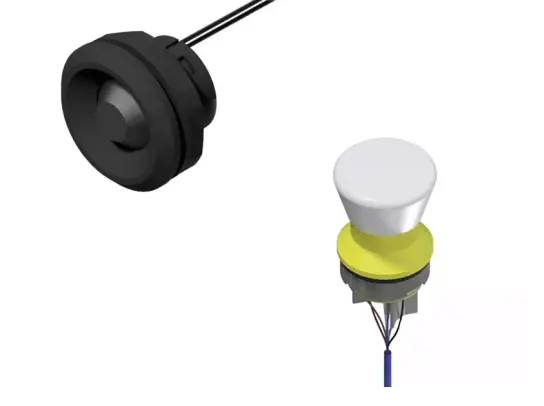

En outre disponible et connecté à la WRM:

Un bouton d'arrêt d'urgence lumineux (LED rouge)

Un ensemble de trois capteurs à ultrasons

Sur les 12 entrées du WRM, 6 sont préconfigurées pour les fonctions suivantes;

Pédale inférieure x2 (contacts NO et NC)

Bouton d'arrêt d'urgence x2 (contact NC)

Bouton de réinitialisation x2 (contacts normalement ouverts et normalement fermés)

Sur les 6 entrées alternatives restantes, celles-ci peuvent être configurées sur mesure pour n'importe quelle fonction de bouton auxiliaire, comme la pédale haut, le serrage d'outil haut et bas, etc.

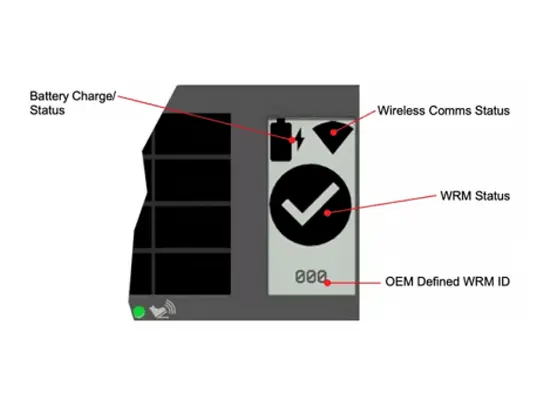

Papier électronique Affichage

Un affichage de faible puissance affiche les informations de l'opérateur de la machine telles que le niveau de la batterie, la force du signal radio et l'état dans la plage. Les numéros d'identification de pédale peuvent être définis par le fabricant de la cintreuse ou affichés sur le contrôleur CNC pour montrer à l'opérateur quelle pédale est associée à la machine.
