Solutions of Press Brake for Arrangements de sécurité



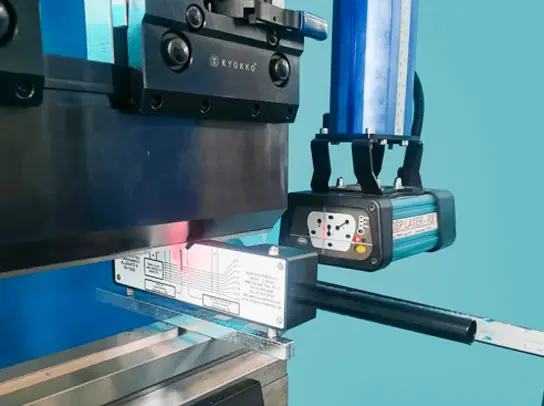

Protection laser DSP en Italie

Si la sécurité est votre priorité absolue, vous devez intégrer DSP®Protection laser.

Caractéristiques techniques clés

Protection laser, récepteur multi-faisceaux

Zones protégées, avant, centre et arrière.

Classe de sécurité CAT.4 et SIL3

Classe de protection du logement de détection: IP 65

Classification laser: Classe 1 M

Temps de réponse: 5 ms

Température de fonctionnement 0 °C 50 °C

Montage sur poutre supérieure

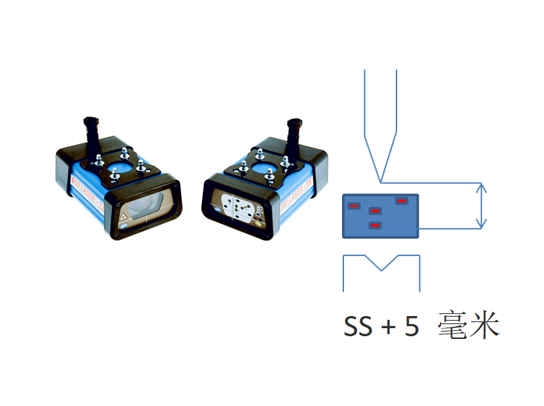

Changement de point de vitesse: 5mm d'espace d'arrêt

Distance maximale de protection jusqu'à 15M

Les LED indiquent divers statuts

La combinaison parfaite de haute qualité-performance-efficacité

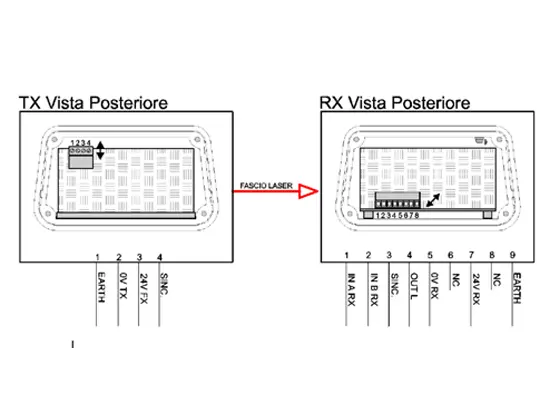

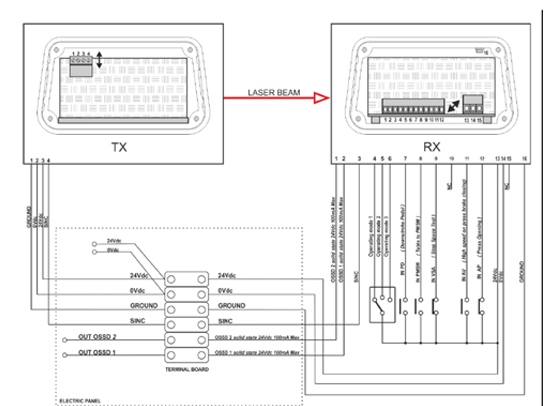

Schéma de câblage

Points d'accès MCS DSP

Principales caractéristiques techniques

Protection laser, récepteur multi-faisceaux

Zones protégées, avant, centre et arrière.

Classe de sécurité CAT.4 et SIL3

Classe de protection du logement de détection: IP 65

Classification laser: Classe 1 M

Temps de réponse: 5 ms

Température de fonctionnement 0 °C-50 °C

Montage sur poutre supérieure

Fonctions mode boîte

Test de distance de dépassement (automatique)

Contrôle haute vitesse et basse vitesse

Faible vitesse auto muet

Contrôle de direction

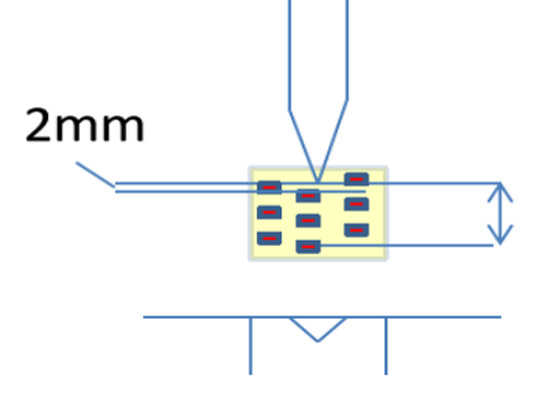

Point de vitesse de remplacement: 2mm

Jusqu'à 2 contrôles de pédale avec antipanique

Contrôle latéral de réparation

Contrôle rétro-réparation

Bloc d'entraînement arrière

Bloc d'outil automatique

Contrôle d'urgence

Actionnement direct de la valve

Surveillance de la valve

Interface CNC

Contrôle de baguage de bord

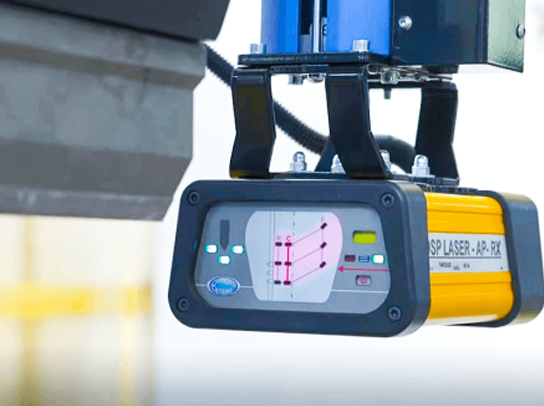

Le dispositif de sécurité DSP LASER AP est une barrière laser visible conçue pour protéger l'opérateur de la cintreuse de l'écrasement entre les outils supérieurs et inférieurs pendant l'arrêt rapide de la presse. Il est conforme aux normes de sécurité spécifiées dans la norme EN 12622. L'appareil se compose d'un émetteur (TX) qui émet la lumière laser et d'un récepteur (RX) qui détecte la lumière laser et traite les signaux reçus à l'aide du module MCS, qui gère un grand nombre de signaux et remplit diverses fonctions de machine.

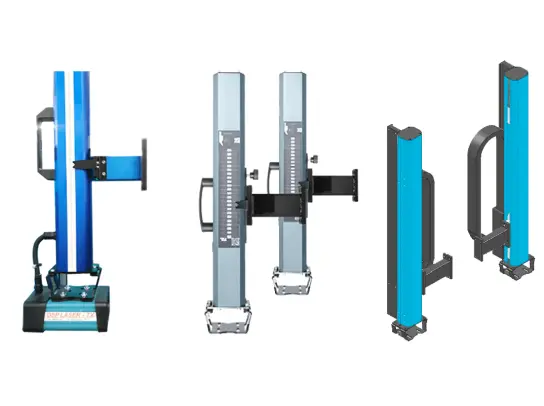

Supports

Les supports sont des dispositifs de sécurité obligatoires pour le montage correct des cellules photoélectriques sur les plieuses afin d'éviter les blessures. Sur demande, nous proposons des supports avec différents traits de course pour répondre à vos besoins spécifiques.

Caractéristiques techniques

Construction en aluminium, robuste et stable

Facile à installer et réglable dans plusieurs directions

Équipé d'une balance, selon la poinçonneuse

Réglage en fonction de la hauteur de la presse

Pratique, rapide et à des prix compétitifs

Avantages des supports automatiques

Ils peuvent être gérés en utilisant la technologie CNC et lecteur de scanner de code à barres, offrant plusieurs avantages:

Ajustement immédiat

Disponible dans différents formats

Gamme de grande cylindrée

Convient à tout type de machine

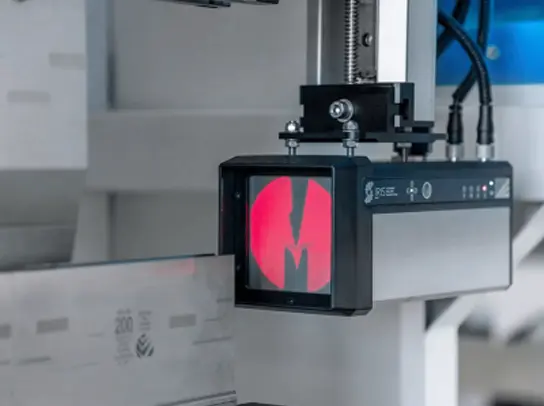

Systèmes de sécurité optique-Avancé

ADH®Les machines à cintrer CNC avec LAZERSAFE EMBÉDÉ OEM offrent des solutions supérieures pour une sécurité accrue des opérateurs et une productivité des machines. Le service PCSS A de Lazer Safe est conçu pour fonctionner de manière transparente avec la cintreuse, et le système Lazersafe répond aux exigences de sécurité de la classe 4 et est conforme aux normes de sécurité internationales les plus strictes. De plus, le système comprend un contrôleur de sécurité de classe 4 certifié CE avec des fonctionnalités intégrées.

Facultatif

LZS-XL Lazersafe-PCSS A0

Lazersafe-PCSS IRIS

Gestion de la vitesse de Bend (BSM)

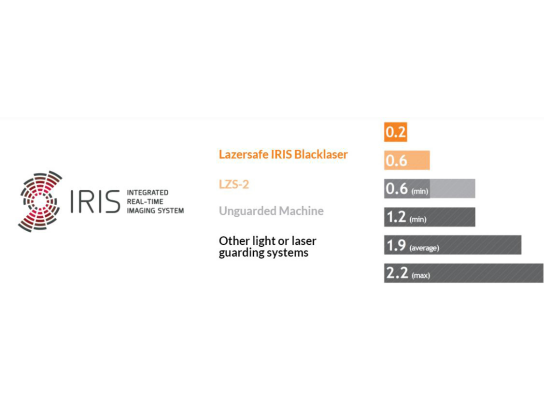

Les modèles IRIS et IRIS Plus sont des systèmes combinés qui offrent une protection optique haute performance lors de l'arrêt des outils à grande vitesse. Une fois le processus de flexion lancé, le traitement des images prend le dessus. Ces systèmes capturent et traitent les images en temps réel et transmettent des données en temps réel au système CNC via SmartLink. Les systèmes de traitement d'image sont entièrement intégrés dans les récepteurs IRIS et IRIS Plus et ne nécessitent aucun matériel ou logiciel supplémentaire.

La norme européenne de cintreuse EN12622 limite les vitesses de flexion à 10 mm/s, garantissant un niveau de sécurité de base de l'opérateur en régulant la vitesse de mouvement du matériau vers l'opérateur pendant la flexion.

Cependant, la directive sur les machines et EN12622 prévoient des vitesses de flexion plus rapides à l'aide d'outils en V plus larges, à condition que certaines opérations puissent être correctement surveillées. Dans les systèmes CNC, les fabricants peuvent définir des vitesses de flexion plus rapides pour des outils en V plus larges et le processus de gestion de la vitesse de flexion surveille automatiquement la vitesse du matériau lorsqu'il traverse l'arc de flexion, fournissant ainsi des conditions sûres pour une flexion plus rapide.

Alignement automatique de l'outil

Les systèmes avec récepteurs de caméra fournissent un alignement automatique des outils, éliminant ainsi le besoin de réglages manuels précis. Ce processus peut être entièrement automatisé dans le CNC via SmartLink sans que l'opérateur n'ait à appuyer sur le bouton TOOL ALIGN.

Conformité des certifications et des normes

Le matériel et les logiciels de la série OEM Embedded Systems LZS et de la série IRIS sont certifiés CE et sont conformes à toutes les normes de sécurité internationales pour les press-freins, y compris EN12622, ANSI B11.3-2012, CSA Z142-10 et NR12.

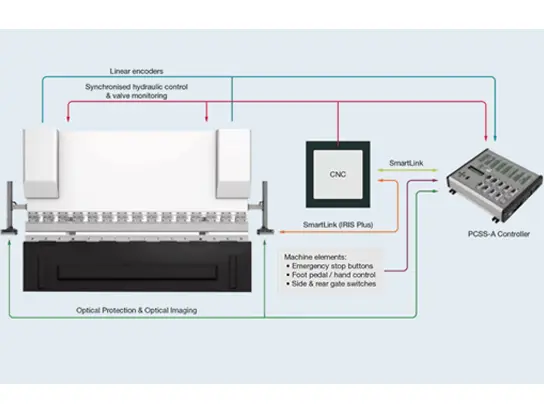

Système de sécurité de contrôle de la machine à cintrer-avancé

bending machine control safety system advanced

Le PCSS-A est un contrôleur de sécurité programmable qui améliore les performances et la sécurité des machines de pliage. Il intègre toutes les fonctions de contrôle, de sécurité et de surveillance dans un seul système, offrant une flexibilité et simplifiant le processus de conception pour les fabricants de freins de presse sans avoir besoin de composants tiers complexes et d'une intégration logicielle. PcSS-A permet un équilibre optimal entre fonctionnalités et performances tout en réduisant les coûts de construction. Cela fournit une plate-forme efficace et rentable avec moins de composants, moins de câblage, des interfaces simplifiées et du matériel et des logiciels certifiés CE pour minimiser le temps d'ingénierie et de construction.

Autres solutions de frein de presse
