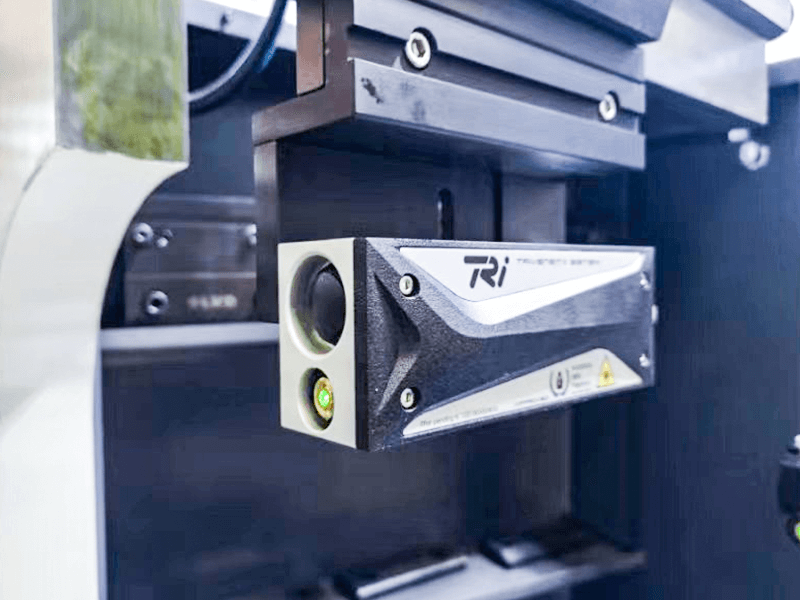

Système de mesure d'angle Iris Plus

measurement of bending 1

Une mesure et une correction d'angle précises sont essentielles pour la fabrication de tôles de précision, en particulier pendant le processus de pliage, et l'IRIS Plus est un système de pointe conçu pour les applications les plus difficiles dans ce domaine. Cette unité de pointe est équipée d'un ensemble émetteur et récepteur laser, monté sur la poutre supérieure de la cintreuse. En outre, IRIS Plus dispose d'un appareil photo numérique haute vitesse et d'un système de traitement de données d'image contenu dans l'unité de réception. Ces composants fonctionnent ensemble en temps réel pour s'assurer que l'angle de flexion est mesuré avec précision et que toutes les corrections automatiques nécessaires sont effectuées en temps opportun.


  • Différents moules peuvent être combinés avec diverses ouvertures en V allant de 8mm à 35mm.

  • Résultats de précision optimaux (3.6 mètres ou moins)

  • Pas de collision avec la pièce

  • Mesure sur pièces avec ouvertures possibles

  • IRIS Plus correction d'angle en temps réel Équipement vital pour les applications les plus exigeantes.

  • Le principe de mesure d'angle sans contact garantit que le système reste fiable même sous de lourdes charges.

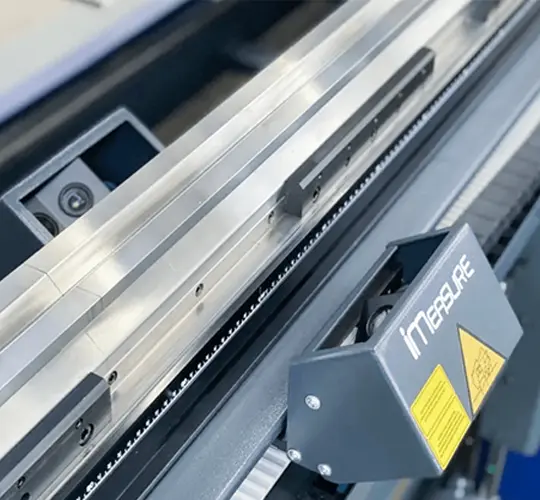

Système de mesure d'angle d'inspection laser

measurement of bending

Mesurer les systèmes de mesure d'angle laser fonctionnent avec Data-M Engineering pour fournir des mesures précises de l'angle de flexion après une seule opération de pliage. Ces systèmes assistés au laser entièrement automatisés sont personnalisés pour les plieuses CNC. Grâce à la fonction LaserCheck, ils peuvent déterminer avec précision l'angle de flexion avec une précision supérieure à 0.1 °, quelles que soient les propriétés du matériau ou l'épaisseur. Ce niveau de précision n'était auparavant pas disponible dans l'industrie.


  • Distance de travail variable

  • Largeurs de moule jusqu'à 60mm sans réglage

  • Compensation automatique de hauteur

  • Transfert d'image rapide via GigE

  • Objectif à monture S (faible distorsion/mise au point fixe/ouverture fixe)

  • Plage de mesure 0 ° - 180

  • Profondeur élevée:

  • Faisceau laser projeté sur la surface de la tôle

  • La caméra détecte le faisceau laser

  • L'angle entre le faisceau et l'axe de la caméra détermine l'angle de flexion.

  • Calcul du rebond de réduction de la force

  • Correction d'angle automatique

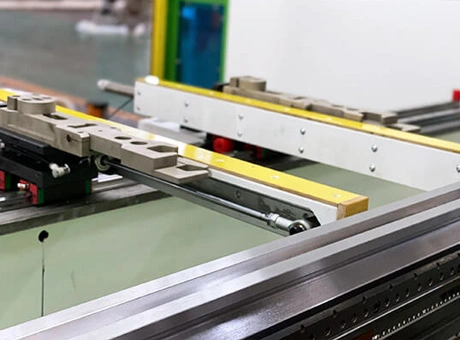

Autres solutions de frein de presse
